HC·HT高性能系列电缆拖链系统2

HC·HT高性能系列电缆拖链系统3

HC开放式电缆拖链

HT封闭式电缆拖链选型

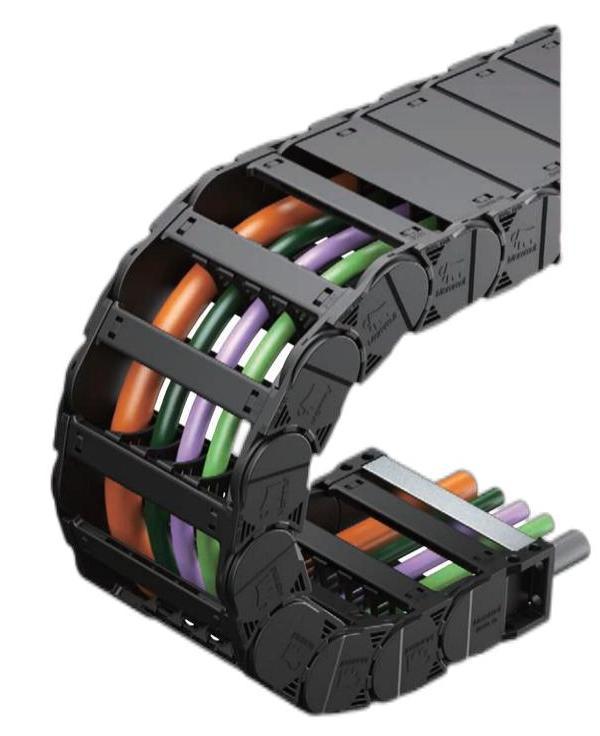

HC·HT高性能系列电缆拖链系统

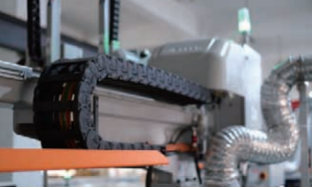

适用行业与设备

机床 Machine tools

切割与焊接 Cutting and welding

物流仓储设备 Warehousing logistics

工程机械 Construction machinery

起重机 Crane

服务热线: 15618553359
产品简介 / Introduction

        HC·HT

    高性能系列电缆拖链系统  High Performance


 红色三角形                     HC·HT20                        HC·HT25

                        HC·HT35                        HC·HT45

                        HC·HT55                        HC·HT60

                        HC·HT80                       HC·HT110

HC·HT高性能系列电缆拖链系统1



HC·HT|高性能缆拖系统,应用广泛

High Performance for All Applications



  • 四片式结构,稳固 Four-piece structure, stable

  • 应用范围广 Wide applications

  • 高负载和高强度 High load and strength

  • 高性价比 Cost-effective

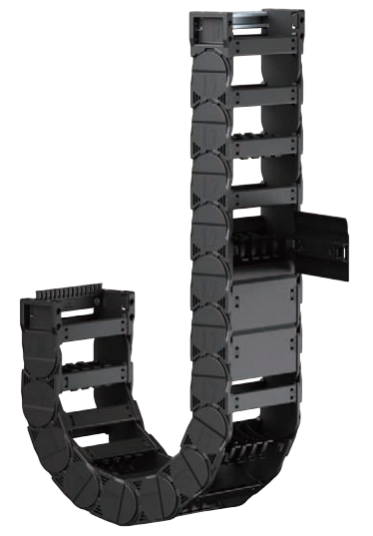

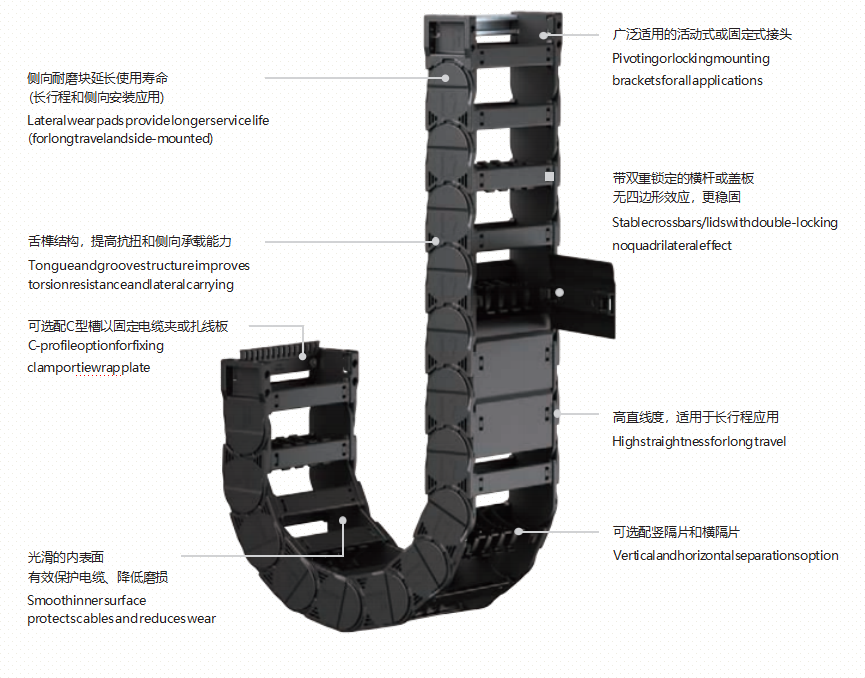

HC·HT|高性能电缆拖链系统结构



标准产品                            双向弯曲                             洁净室                             /防静电                            特殊颜色

                Standard                Reverse Bend Radius               Cleanroom                         ATEX/ESD                          Special colour

            标准产品           双向弯曲           洁净室           防爆 /防静电              特殊颜色

               HChi.Bi .R                       HChi .Bi.R1/R2                  HChi. Bi.R. CR                      HChi.Bi. R.ESD                      HChi .Bi.R.W/G/Y

               HThi.Bi.R                                                                  HThi.Bi.R.CR                      HThi.Bi.R.ESD                       HThi. Bi.R.W/G/Y

W=白色 White

G=灰色 Grey

Y=黄色 Yellow




HC·HT|高性能电缆拖链系统选型表

Selection table

  • 红色三角形2

    HC开放式电缆拖链选型

  • 红色三角形3

    两侧均可打开

HC开放式电缆拖链选型
系列
Series
内高 hi
Inner height
[mm]
外高 ha
Outer height
 [mm]
内宽 Bi
Inner width
[mm]
外宽 Ba
Outer width
[mm]
弯曲半径 R
Bending radius
[mm]
节距 P
Pitch
[mm]
最大架空长度
Max unsupported
length [m]
HC20 20 30 20-125 34-139 35-180 33 2.6
HC25 25 36 25-125 42-142 50-200 40 2.8
HC35 35 56 50-400 74-424 60-250 60 3.4
HC45 45 66 50-400 76-426 75-300 70 3.9
HC55 55 77 50-400 80-430 125-400 70 4.0
HC60 60 87 100-500 134-534 135-400 90 5.0
HC80 80 108 100-500 150-550 150-500 90 6.0
HC110 110 138 100-600 150-650 200-750 125 6.4


  • 绿色三角形

    HT封闭式电缆拖链选型

  • 绿色三角形1

    两侧均可打开

HT封闭式电缆拖链选型
系列
Series
内高 hi
Inner height
[mm]
外高 ha
Outer height
 [mm]
内宽 Bi
Inner width
[mm]
外宽 Ba
Outer width
[mm]
弯曲半径 R
Bending radius
[mm]
节距 P
Pitch
[mm]
最大架空长度
Max unsupported
length [m]
HT20 20 30 40-100 54-114 75-180 33 2.6
HT25 25 36 40-100 57-117 75-200 40 2.8
HT35 35 56 50-400 74-424 125-250 60 3.4
HT45 45 66 50-400 76-426 125-300 70 3.9
HT55 55 77 50-400 80-430 150-400 70 4.0
HT60 60 87 100-500 134-534 150-400 90 5.0
HT80 80 108 100-500 150-550 200-500 90 6.0
HT110 110 138 150-500 200-550 250-750 125 6.4

如需其他尺寸的拖链,请与我们联系 Please contact us for chains of dimensions out of range



HC·HT系列电缆拖链系统特点


  • 长架空/高负载 Long unsupported lengths/high loads
  • 高速度/高加速度 High speed/acceleration

  • 长行程滑行 Long travel-gliding

  • 低噪音 Low noise

  • 高稳定性 High stablity

                注塑机械手                             压铸设备

                             注塑机械手 Robot for injection                                                                   压铸设备 Foundry equipment


企业实力 / Enterprise strength

企业实力

01 强大技术力量 • 强研发 重创新

• 技术团队集结了电缆、电气、机械工程、自动化软件、产品应用等多领域的工程师,并拥有5年以上的技术积淀;

• 与中科院强强联合,展开产学研合作。

企业实力

02进口品牌原材 • 质量好 性能优

• 选用日本等进口品牌原材,如高强度高韧性的ETF材质、绝缘材料等;

• 每批原材都经过严格进料检验,确保电缆成品的各项稳定性能;

• 产品性能及使用寿命的所有数据,均通过实验测试验证。

企业实力

03高能生产配置 • 降成本 快交付

• 自有数千平米大型生产基地;

• 6条自动化生产线,包括500型退扭式笼绞机、630型退扭成缆机、50高速绝缘挤出流水线等大型生产设备及流水线;

• 高水平高标准生产管理,严格执行SOP、GB、IEC、CE、UL等国内外多重标准。

企业实力

0410余项严格检测 • 不同批次 品质一致

• 拥有自动化动态测试实验室,进行磨损测试、合金铜导体断裂测试、断电测试、抗拉测试、扭转测试、耐油测试、电性能测试,及拉力强度、焊接强度、毛刺度、电性能、线序精确度测试;

• 产品性能及使用寿命的所有数据,均通过实验测试验证。
