HC20·HT20高性能电缆拖链
来源: | 发布日期:2022-12-21

HC20·HT20高性能电缆拖链


安装尺寸及技术参

安装尺寸及技术参数 内高节距
内高 lnner height=20mm
节距 pitch=33mm
节/m links/m=30(990mm)

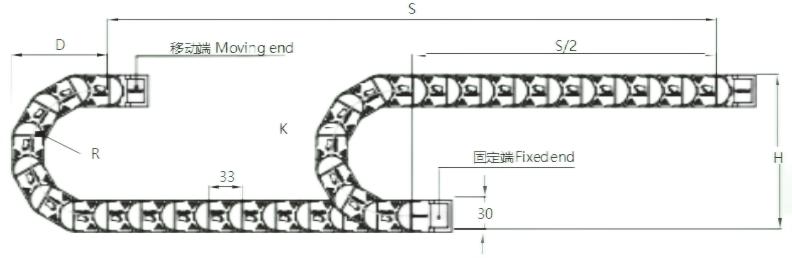

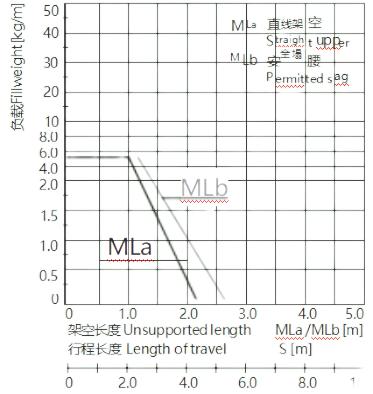

架空应用|短行程

Unsupported|Short travels

架空应用|短行程 实际安装高度
拖链长度=S/2+K  Chain length=S/2+K 实际安装高度 Required height:HF=H+15mm(0.3kg/m)

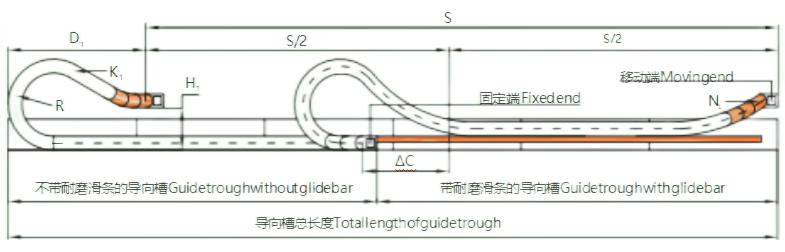

滑行应用|长行程 10-120m

Gliding|Long travels 10-120m

滑行应用|长行程 S=行程长度Length of travel
R=弯曲半径Bending radius
空Unsupported
H=安装高度
Clearance height,Unsupported
D=退回极限位置时最小距离
Overlength,Unsupported
K=π*R+安全余量
π*R“Safety”,Unsupported
拖链长度=S/2+K
Chain length=S/2+K
滑行Gliding









H1=接头安装高度
R H D K H1 D1 K1 C NL Mounting height,gliding
35 100 83 180 70 83 180 - - D1=退回极限位置时最小距离
38 106 86 190 76 86 190 - - Overlength,gliding
50 130 98 225 100 98 225 - - K1=π*R+安全余量
75 180 123 305 150 123 305 - - π*R+“Safety”,gliding
100 230 148 380 135 480 792 270 2 △C=允许偏移行程中点距离
125 280 173 460 135 500 891 320 2 Offset fixed point
150 330 198 540 135 520 924 370 3 NL=滑行时移动端拖链反装节数
180 390 228 635 135 635 1056 450 3

Number of reversed links near

moving end,gliding

不适用于全封闭拖链

Not availiable for tubes

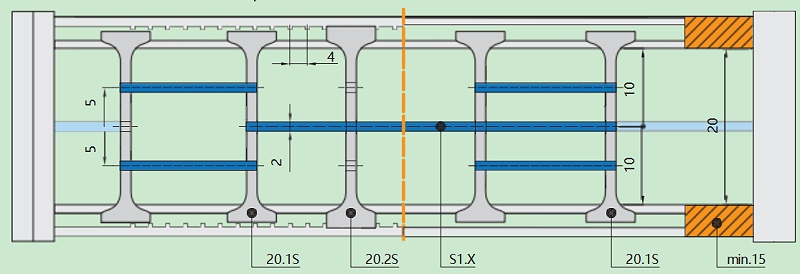

HC20·HT20|内部分隔

Interior Separation

HC20开放式 Open HT20封闭式 Tube
开放|封闭式拖链内部图


注:两侧需留一定间距! HT20:15mm

Note:Please be aware of the minimum lateral gap to the side linkes!


技术参数 Technical Data

速度/加速度MLa Speed/Acceleration MLa max.10[m/s]/max.50[m/s2]
速度/加速度MLb Speed/Acceleration MLb max.3[m/s]/max.6[m/s2]
滑行速度/加速度Gliding Speed/Acceleration max.5[m/s]/max.30[m/s2]
允许温度Permitted temperature -40℃~120℃
阻燃等级Flammability class VDE 0304 IIC UL94 HB
