HC25·HT25高性能电缆拖链
来源: | 发布日期:2022-12-22

HC25·HT25高性能电缆拖链


安装尺寸及技术参

安装尺寸及技术参数 内高节距
内高 lnner height=25mm
节距 pitch=40mm
节/m links/m=25(1000mm)

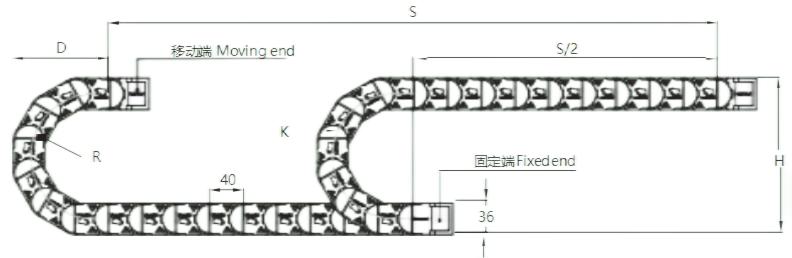

架空应用|短行程

Unsupported|Short travels

架空应用|短行程 实际安装高度
拖链长度=S/2+K  Chain length=S/2+K 实际安装高度 Required height:HF=H+30mm(3.0kg/m)

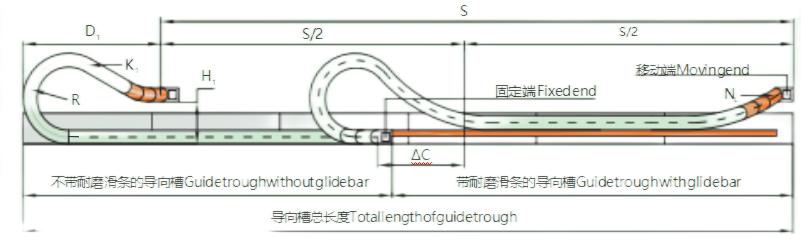

滑行应用|长行程 10-150m

Gliding|Long travels 10-150m

滑行应用|长行程 S=行程长度Length of travel
R=弯曲半径Bending radius
空Unsupported
H=安装高度
Clearance height,Unsupported
D=退回极限位置时最小距离
Overlength,Unsupported
K=π*R+安全余量
π*R“Safety”,Unsupported
拖链长度=S/2+K
Chain length=S/2+K
滑行Gliding









H1=接头安装高度
R H D K H1 D1 K1 C NL Mounting height,gliding
50 136 108 240 100 105 240 - - D1=退回极限位置时最小距离
60 156 118 270 120 115 270 - - Overlength,gliding
75 186 133 320 150 130 320 - - K1=π*R+安全余量
100 236 158 395 150 320 600 150 2 π*R+“Safety”,gliding
125 286 183 475 150 460 800 270 2 △C=允许偏移行程中点距离
150 336 208 555 150 500 920 300 3 Offset fixed point
175 386 233 630 150 635 1120 400 3 NL=滑行时移动端拖链反装节数
200 436 258 710 150 700 1240 450 3

Number of reversed links near

moving end,gliding

不适用于封闭式拖链

Not availiable for tubes

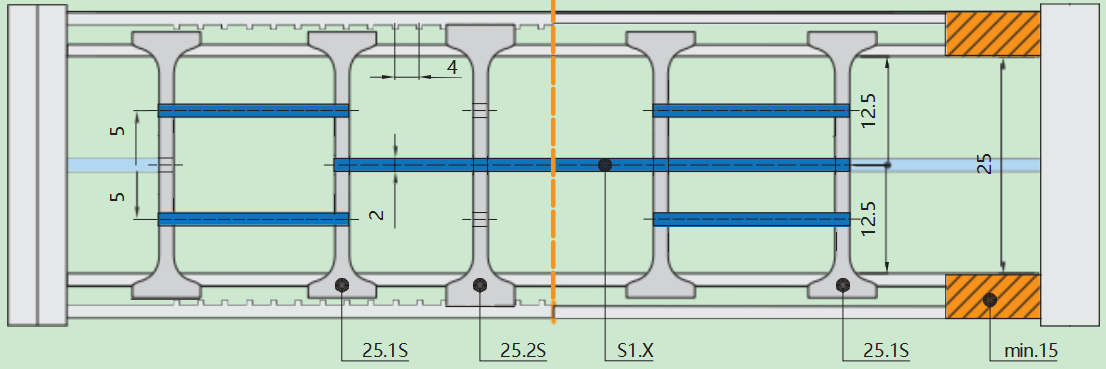

HC25·HT25|内部分隔

Interior Separation

HC25开放式 Open HT25封闭式 Tube
拖链内部分隔


注:两侧需留一定间距! HT25:15mm

Note:Please be aware of the minimum lateral gap to the side linkes!


技术参数 Technical Data

速度/加速度MLa Speed/Acceleration MLa max.10[m/s]/max.50[m/s2]
速度/加速度MLb Speed/Acceleration MLb max.3[m/s]/max.6[m/s2]
滑行速度/加速度Gliding Speed/Acceleration max.5[m/s]/max.30[m/s2]
允许温度Permitted temperature -40℃~120℃
阻燃等级Flammability class VDE 0304 IIC UL94 HB
