HC35·HT35高性能电缆拖链
来源: | 发布日期:2022-12-23

HC35·HT35高性能电缆拖链


安装尺寸及技术参

HT|HC封闭开放式拖链 内高节距
内高 lnner height=35mm
节距 pitch=60mm
节/m links/m=17(1020mm)

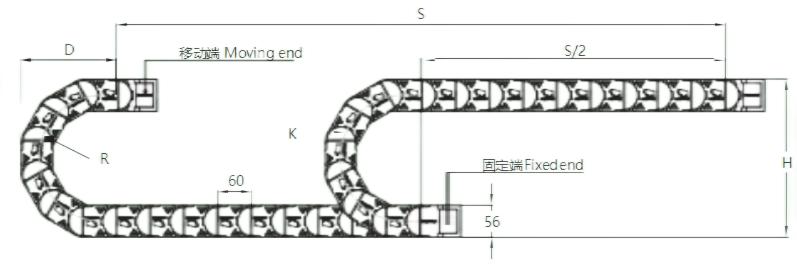

架空应用|短行程

Unsupported|Short travels

拖链长度计算 拖链高度计算
拖链长度=S/2+K  Chain length=S/2+K 实际安装高度 Required height:HF=H+40mm(3.0kg/m)

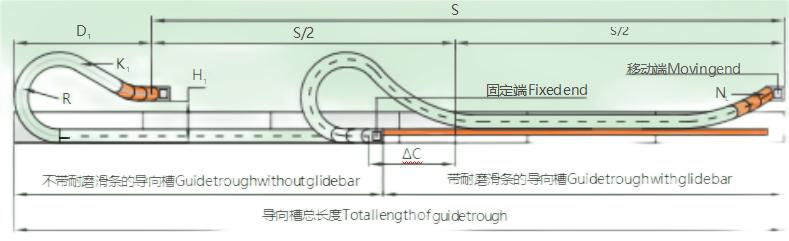

滑行应用|长行程 10-200m

Gliding|Long travels 10-200m

拖链行程计算 S=行程长度Length of travel
R=弯曲半径Bending radius
空Unsupported
H=安装高度
Clearance height,Unsupported
D=退回极限位置时最小距离
Overlength,Unsupported
K=π*R+安全余量
π*R“Safety”,Unsupported
拖链长度=S/2+K
Chain length=S/2+K
滑行Gliding









H1=接头安装高度
R H D K H1 D1 K1 C NL Mounting height,gliding
60 176 148 310 120 148 310 - - D1=退回极限位置时最小距离
75 206 163 360 150 163 360 - - Overlength,gliding
100 256 188 435 165 350 660 160 2 K1=π*R+安全余量
125 306 213 515 165 450 780 210 2 π*R+“Safety”,gliding
150 356 238 595 165 480 900 240 3 △C=允许偏移行程中点距离
175 406 263 670 165 635 1140 370 3 Offset fixed point
200 456 288 750 165 750 1320 460 3 NL=滑行时移动端拖链反装节数
220 496 308 810 165 880 1500 540 3

Number of reversed links near

moving end,gliding

不适用于封闭式拖链

Not availiable for tubes


HC35·HT35|内部分隔

Interior Separation

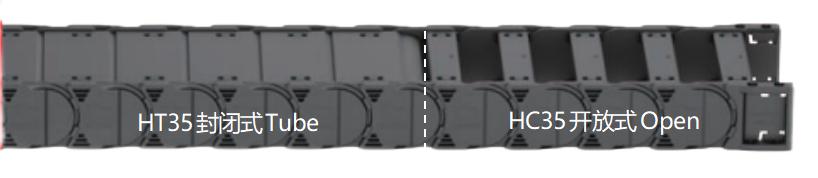

HC35开放式 Open HT35封闭式 Tube
拖链内部间隔


注:两侧需留一定间距! HC35:6mm|HT35:30mm

Note:Please be aware of the minimum lateral gap to the side linkes!


技术参数 Technical Data

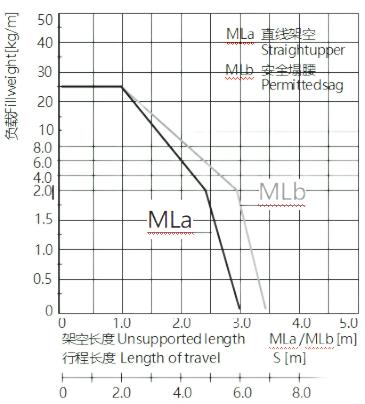

速度/加速度MLa Speed/Acceleration MLa max.10[m/s]/max.50[m/s2]
速度/加速度MLb Speed/Acceleration MLb max.3[m/s]/max.6[m/s2]
滑行速度/加速度Gliding Speed/Acceleration max.5[m/s]/max.30[m/s2]
允许温度Permitted temperature -40℃~120℃
阻燃等级Flammability class VDE 0304 IIC UL94 HB
