HC45·HT45高性能电缆拖链

来源： | 发布日期：2022-12-28

安装尺寸及技术参数

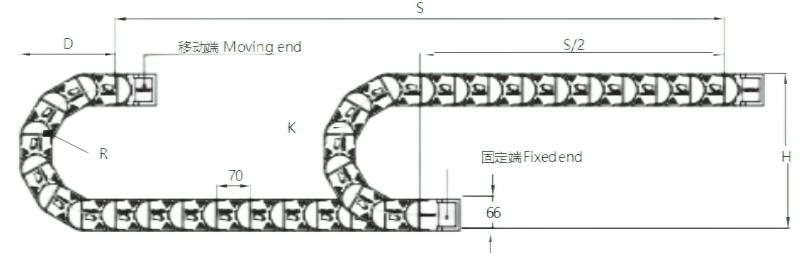

架空应用|短行程

Unsupported|Short travels


拖链长度=S/2+K Chain length=S/2+K	实际安装高度 Required height：H_F=H+40mm（3.0kg/m）

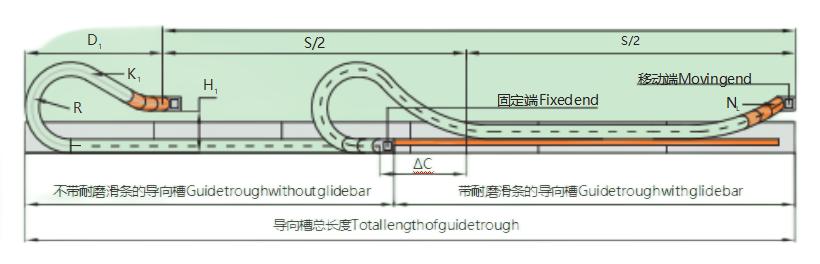

滑行应用|长行程 10-250m

Gliding|Long travels 10-250m

									S=行程长度Length of travel
									R=弯曲半径Bending radius
									架空Unsupported
									H=安装高度
									Clearance height，Unsupported
									D=退回极限位置时最小距离
									Overlength，Unsupported
									*K=πR+安全余量**
									π*R“Safety”，Unsupported
拖链长度=S/2+K					Chain length=S/2+K				滑行Gliding
									H₁=接头安装高度
R	H	D	K	H₁	D₁	K₁	△_C	N_L	Mounting height，gliding
75	216	178	380	150	178	380	-	-	D₁=退回极限位置时最小距离
100	266	203	455	200	203	455	-	-	Overlength，gliding
125	316	228	535	185	445	840	200	2	K₁*=πR+安全余量**
150	366	253	615	185	540	980	300	2	π*R+“Safety”，gliding
175	416	278	690	185	640	1190	380	2	△C=允许偏移行程中点距离
200	466	303	770	185	750	1400	460	3	Offset fixed point
250	566	353	925	185	1000	1680	660	3	N_L=滑行时移动端拖链反装节数
300	666	403	1085	185	1120	1960	720	3	Number of reversed links near moving end，gliding

不适用于封闭式拖链

Not availiable for tubes

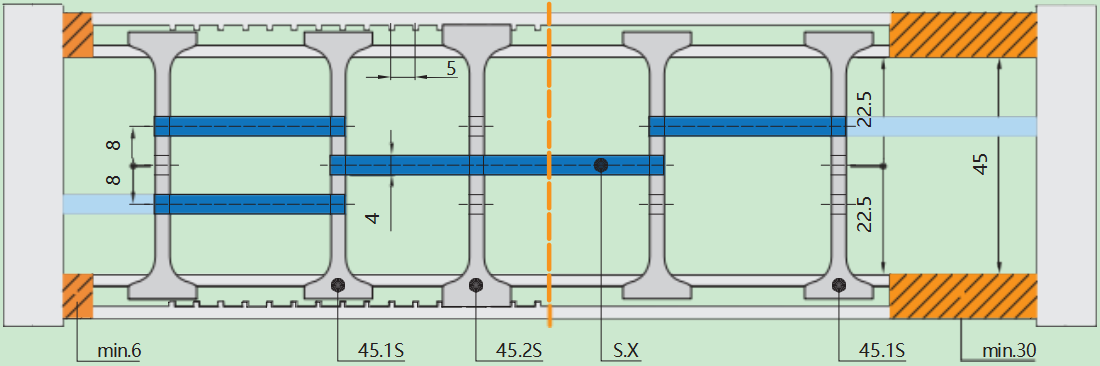

HC45·HT45|内部分隔

Interior Separation

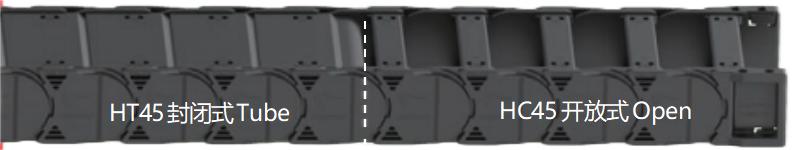

HC45开放式 Open	HT45封闭式 Tube

注：两侧需留一定间距！ HC45：6mm|HT45:30mm

Note：Please be aware of the minimum lateral gap to the side linkes！

技术参数 Technical Data

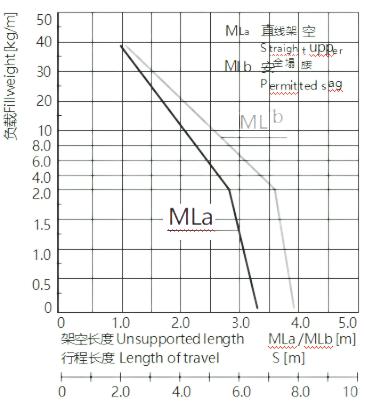

速度/加速度MLa Speed/Acceleration MLa	max.10[m/s]/max.50[m/s²]
速度/加速度MLb Speed/Acceleration MLb	max.3[m/s]/max.6[m/s²]
滑行速度/加速度Gliding Speed/Acceleration	max.5[m/s]/max.30[m/s²]
允许温度Permitted temperature	-40℃～120℃
阻燃等级Flammability class	VDE 0304 IIC UL94 HB
