HC·HT高性能拖链卡扣/横杆拓展
来源: | 发布日期:2023-01-04

HC·HT|高性能拖链 卡扣拓展

Clip Extension


  • 通过卡扣拓展,软管可以独立安装于拖链外侧 Conduit can be assemblied outside independently
  • 默认每隔一节配置一组 Recommended one clip every two links
  • 实现快速装填,节省装配时间 Quick assembly,saving time
  • 适用于HC·HT35,45,55,60,80,110系列 Available for HC·HT35,45,55,60,80,110 series

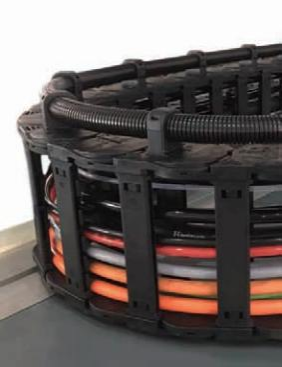

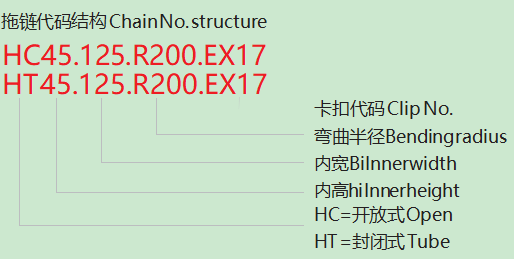

拖链代码结构 拖链卡扣实际效果图

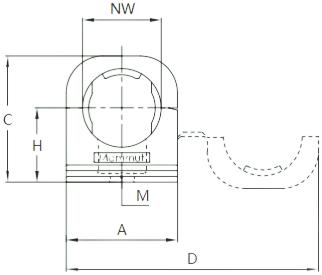

拖链卡扣剖析图 卡扣截面图


卡扣代码

Clip No

软管代码

Conduit No.

软管内径|外径{mm}

lnner|Outer Diameter

NW

{mm}

A

{mm}

B

{mm}

C

{mm}

D

{mm}

H

{mm}

M
EX17 RS17 16.5|21.5 17 30.0 20.0 34.0 68.0 20.0 M6
EX23 RS23 22.5|28.5 23 38.5 20.0 42.0 85.0 24.0 M6

如需其他规格,请咨询我们 Please contact us for other specifications


高性能拖链卡扣装配说明

Assembly Instruction

·组装 Assembly ·拆卸 Disassembly
拖链卡扣组装 拖链卡扣拆卸


HC·HT|高性能拖链横杆拓展

Crossbar Extension

  • 通过横杆拓展,增加拖链内宽 Extend inner width of the cable chains
  • 连接可靠,提供多种拓展组合 Connect reliably,more extensions possible
  • 拖链内各腔完全独立,可单独拆装 Each inner space can be assemble or disassemble individually
  • 适用于HC·HT35,45,55,60,80,110系列 Available for HC·HT35,45,55,60,80,110 series

高性能拖链横杆拓展图解1 高性能拖链横杆拓展图解2

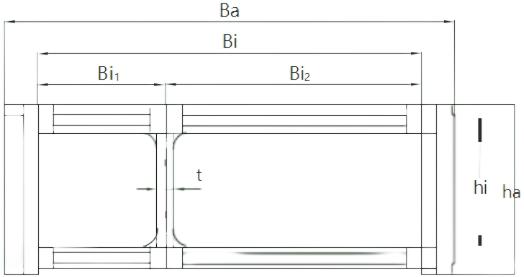

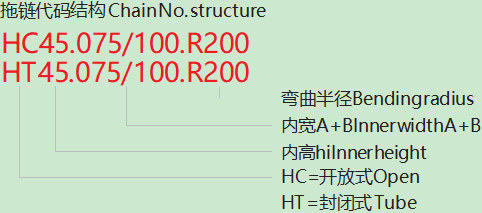

拖链代码 拖链尺寸示意


拖链系列

Series

hi

{mm}

ha

{mm}

Bi

{mm}

Ba

{mm}

t

{mm}

Bi1

{mm}

Bi2

{mm}

HC35·HT35 35 56 Bi1+Bi2 Bi+24 6 50|75|100|125|...200 20|75|100|125|...200
HC45·HT45 45 66 Bi1+Bi2 Bi+26 6 50|75|100|125|...200 20|75|100|125|...200
HC55·HT55 55 77 Bi1+Bi2 Bi+30 6 50|75|100|125|...200 20|75|100|125|...200
HC60·HT60 60 87 Bi1+Bi2 Bi+34 7 100|125|150|175|...300 100|125|150|175|...300
HC80·HT80 80 108 Bi1+Bi2 Bi+50 7 100|125|150|175|...300 100|125|150|175|...300
HC110·HT110 110 138 Bi1+Bi2 Bi+50 7 100|125|150|175|...300 100|125|150|175|...300

如需其他规格,请咨询我们 Please contact us for other specifications


高性能拖链订货示例

Order Example


拖链型号 Cable chain No.:HC45.150.R200.EX17 拖链型号 接头型号
接头型号 Mounting brackets No.:HC450.150.12

拖链型号 Cable chain No.:HT55.075/100.R250.EX17
接头型号 Mounting brackets No.:HC550S.12
