HC60·HT60高性能电缆拖链

来源： | 发布日期：2022-12-29

安装尺寸及技术参数

架空应用|短行程

Unsupported|Short travels


拖链长度=S/2+K Chain length=S/2+K	实际安装高度 Required height：H_F=H+50mm（3.0kg/m）

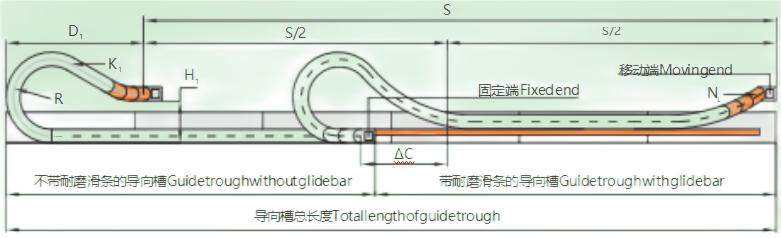

滑行应用|长行程 10-300m

Gliding|Long travels 10-300m

									S=行程长度Length of travel
									R=弯曲半径Bending radius
									架空Unsupported
									H=安装高度
									Clearance height，Unsupported
									D=退回极限位置时最小距离
									Overlength，Unsupported
									*K=πR+安全余量**
									π*R“Safety”，Unsupported
拖链长度=S/2+K					Chain length=S/2+K				滑行Gliding
									H₁=接头安装高度
R	H	D	K	H₁	D₁	K₁	△_C	N_L	Mounting height，gliding
135	357	269	605	270	269	605	-	-	D₁=退回极限位置时最小距离
150	387	284	655	265	405	810	160	2	Overlength，gliding
175	437	309	730	265	535	1080	260	2	K₁*=πR+安全余量**
200	487	334	810	265	665	1260	360	2	π*R+“Safety”，gliding
250	587	384	965	265	935	1620	560	3	△C=允许偏移行程中点距离
300	687	434	1125	265	1135	1980	710	3	Offset fixed point
350	787	484	1280	265	1395	2250	910	3	N_L=滑行时移动端拖链反装节数
400	887	534	1440	265	1485	2520	960	3	Number of reversed links near moving end，gliding

不适用于封闭式拖链

Not availiable for tubes

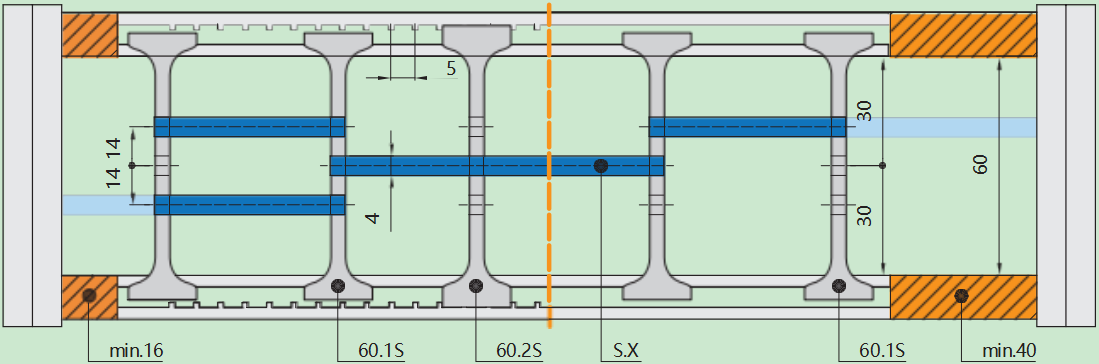

HC60·HT60|内部分隔

Interior Separation

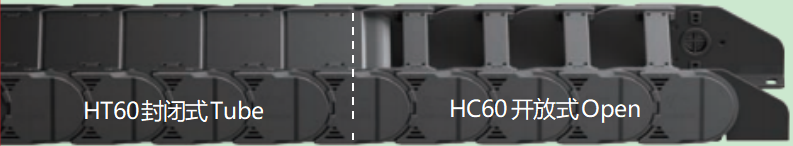

HC60开放式 Open	HT60封闭式 Tube

注：两侧需留一定间距！ HC60：16mm|HT60:40mm

Note：Please be aware of the minimum lateral gap to the side linkes！

技术参数 Technical Data

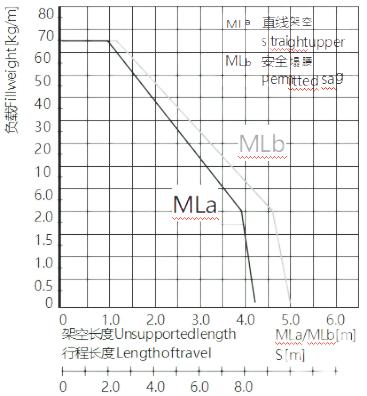

速度/加速度MLa Speed/Acceleration MLa	max.10[m/s]/max.50[m/s²]
速度/加速度MLb Speed/Acceleration MLb	max.3[m/s]/max.6[m/s²]
滑行速度/加速度Gliding Speed/Acceleration	max.5[m/s]/max.30[m/s²]
允许温度Permitted temperature	-40℃～120℃
阻燃等级Flammability class	VDE 0304 IIC UL94 HB
