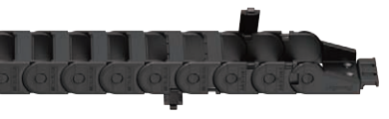

MC·ME-迷你系列电缆拖链系统1

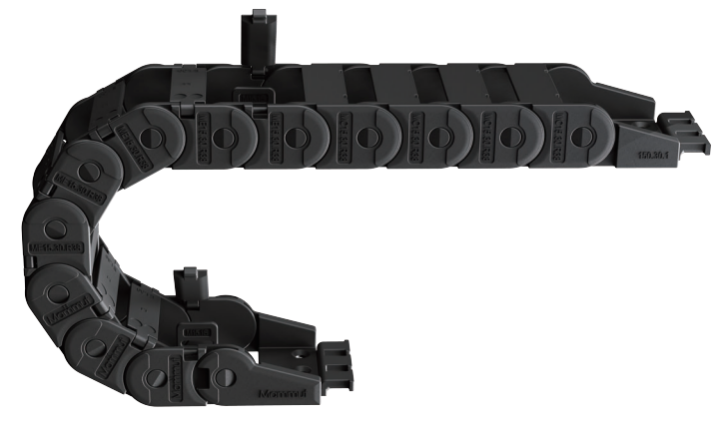

MC·ME-迷你系列电缆拖链系统2

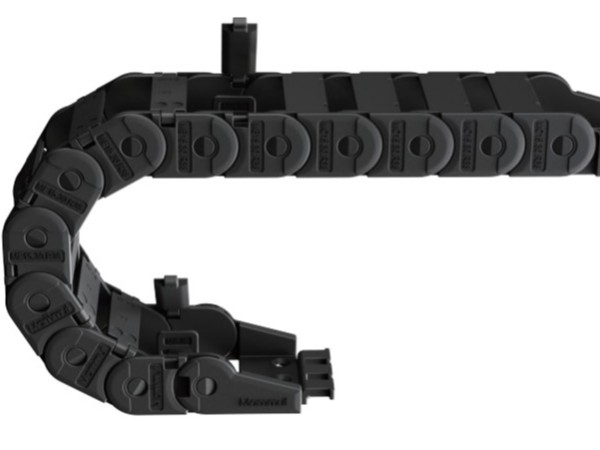

MC·ME-迷你系列电缆拖链系统3

MC·ME 迷你系列电缆拖链系统

适用行业与应用

Typical industries and applications

电子行业 Electronic industries

测量设备 Measuring machines

包装机械 Packaging machines

机械手 Pick and place robots

自动门和屏蔽门 Automatic doors

自动柜员机 ATM

服务热线: 15618553359
产品简介 / Introduction

MC·ME

迷你系列电缆拖链系统 Mini


一个绿色三角形     MC10·ME10·ME10i

        MC15·ME15·ME15i

          ME20·ME20i

        ME32·ME32i


迷你电缆拖链系统

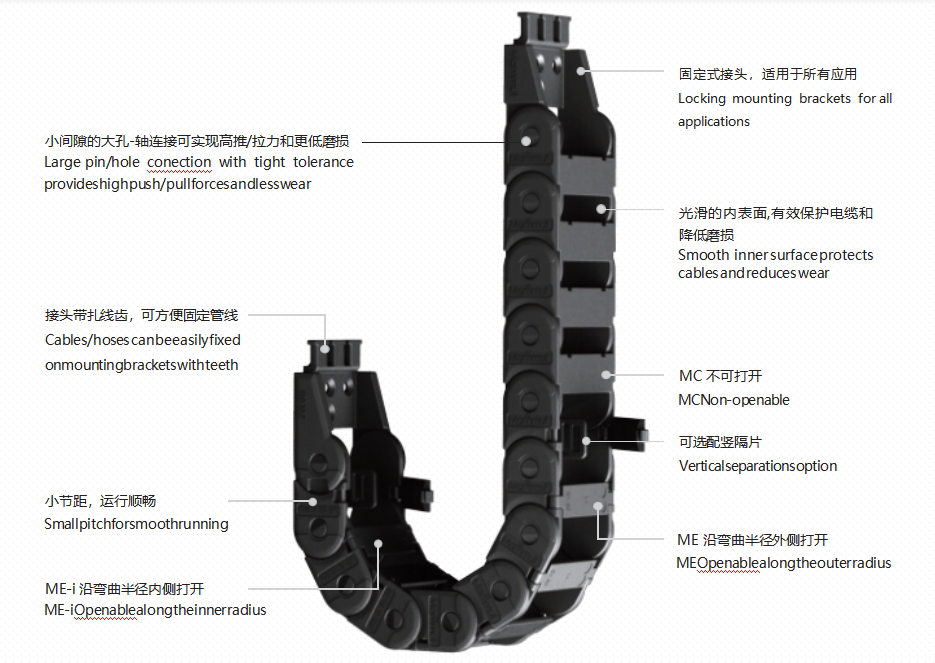

      MC·ME|迷你电缆拖链系统,小尺寸

      Mini Size


  •   一片式或两片式结构,低成本 One-piece or two-piece structure, low-cost

  •   尺寸小且重量轻,适合窄小空间 Small and light for narrow space

  •   拆装方便 Easy to assemble and disassemble

  •   可选CR材料用于洁净室 CR material for cleanroom ISO Class 2 at v = 1.0 m/s


迷你电缆拖链




标准产品                            双向弯曲                             洁净室                             /防静电                            特殊颜色

                Standard                Reverse Bend Radius               Cleanroom                         ATEX/ESD                          Special colour

            标准产品           双向弯曲            洁净室           防爆 /防静电              特殊颜色

                   MChi.Bi.R                       MChi.Bi.R1/R2                     MChi.Bi.R.CR                    MCh i.Bi. R.ESD                   MChi. Bi. R.W/G/Y

                   MChi.Bi.R                       MChi.Bi.R1/R2                     MChi.Bi.R.CR                    MCh i.Bi.R.ESD                    MChi. Bi.R.W/G/Y

W=白色 White

G=灰色 Grey

Y=黄色 Yellow



   MC·ME|迷你电缆拖链系统选型表

   Selection table

  • 1661241503347

    MC  不可打开

  • 1661241503347

    ME  弯曲半径外侧打开

  • 1661241503347

    ME-i  弯曲半径内侧打开

电缆拖链
系列
Series
内高 hi
Inner height
[mm]
外高 ha
Outer height
 [mm]
内宽 Bi
Inner width
[mm]
外宽 Ba
Outer width
[mm]
弯曲半径 R
Bending radius
[mm]
节距 P
Pitch
[mm]
最大架空长度
Max unsupported
length [m]
MC10·ME10·ME10i  10 14 10-40 18-38 20 0.8 2.04
MC15·ME15·ME15i 15 19 15-50 23-58 20 1.4 2.06
ME20·ME20i 20 25 15-80 26-91 30 1.4 2.08
ME32·ME32i 32 39 15-80 26-91 30 1.2 2.10
