安装尺寸及技术参数
|
|
| 内高 lnner height=10mm | |
| 节距 pitch=20mm | |
| 链节/m links/m=50（1000mm） |
架空行程|短行程
Unsupported|Short travels
|
|
|
| 拖链长度=S/2+K Chain length=S/2+K | 实际安装高度 Required height：HF=H+10mm（0.2kg/m） | |

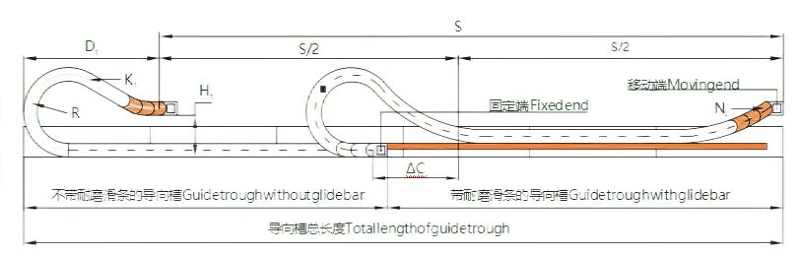

滑行应用|长行程 5-20m
Gliding|Long travels 5-20m
|
S=行程长度Length of travel | ||||||||
| R=弯曲半径Bending radius | |||||||||
| 架空Unsupported | |||||||||
| H=安装高度 | |||||||||
| Clearance height，Unsupported | |||||||||
| D=退回极限位置时最小距离 | |||||||||
| Overlength，Unsupported | |||||||||
| K=π*R+安全余量 | |||||||||
| π*R“Safety”，Unsupported | |||||||||
|
拖链长度=S/2+K |
Chain length=S/2+K |
滑行Gliding | |||||||
|
|
|
|
|
|
|
|
|
|
H1=接头安装高度 |
| R | H | D | K | H1 | D1 | K1 | △C | NL | Mounting height，gliding |
| 18 | 50 | 45 | 100 | 36 | 45 | 100 | - | - | D1=退回极限位置时最小距离 |
| 28 | 70 | 55 | 130 | 56 | 55 | 130 | - | - | Overlength，gliding |
| 38 | 90 | 65 | 160 | 60 | 110 | 200 | 50 | 2 | K1=π*R+安全余量 |
|
|
|
|
|
|
|
|
|
|
π*R+“Safety”，gliding |
|
|
|
|
|
|
|
|
|
|
△C=允许偏移行程中点距离 |
|
|
|
|
|
|
|
|
|
|
Offset fixed point |
|
|
|
|
|
|
|
|
|
|
NL=滑行时移动端拖链反装节数 |
|
|
|
|
|
|
|
|
|
|
Number of reversed links near moving end，gliding |
技术参数 Technical Data

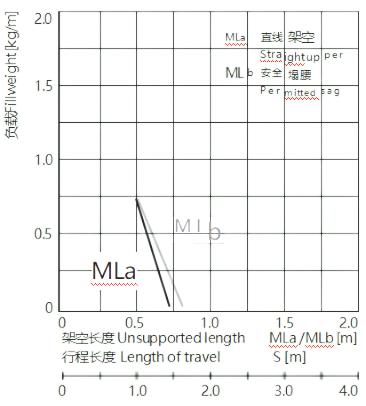

| 速度/加速度MLa Speed/Acceleration MLa | max.8[m/s]/max.40[m/s2] |
| 速度/加速度MLb Speed/Acceleration MLb | max.2[m/s]/max.4[m/s2] |
| 滑行速度/加速度Gliding Speed/Acceleration | max.4[m/s]/max.25[m/s2] |
| 允许温度Permitted temperature | -40℃～120℃ |
| 阻燃等级Flammability class | VDE 0304 IIC UL94 HB |

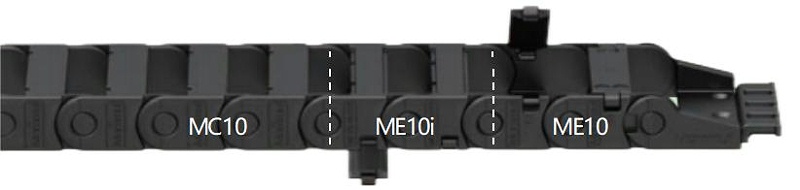

【本文标签】 MC10·ME10·ME10i迷你电缆拖链
