ME32·ME32i迷你电缆拖链

来源： | 发布日期：2022-12-14

安装尺寸及技术参数

架空应用|短行程

Unsupported|Short travels

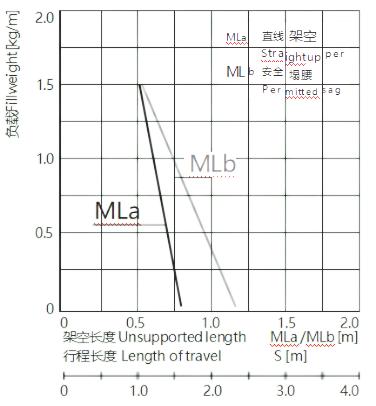

拖链长度=S/2+K Chain length=S/2+K	实际安装高度 Required height：HF=H+15mm（0.3kg/m）

滑行应用|长行程 5-50m

Gliding|Long travels 5-50m

									S=行程长度Length of travel
									R=弯曲半径Bending radius
									架空Unsupported
									H=安装高度
									Clearance height，Unsupported
									D=退回极限位置时最小距离
									Overlength，Unsupported
									*K=πR+安全余量**
									π*R“Safety”，Unsupported
拖链长度=S/2+K					Chain length=S/2+K				滑行Gliding
									H₁=接头安装高度
R	H	D	K	H₁	D₁	K₁	△_C	N_L	Mounting height，gliding
50	139	100	220	100	100	220	-	-	D₁=退回极限位置时最小距离
60	159	110	250	120	110	250	-	-	Overlength，gliding
75	189	125	300	150	125	300	-	-	K₁*=πR+安全余量**
100	239	150	375	100	327	540	170	2	π*R+“Safety”，gliding
125	289	175	455	100	485	720	300	2	△C=允许偏移行程中点距离
									Offset fixed point
									N_L=滑行时移动端拖链反装节数
									Number of reversed links near moving end，gliding

技术参数 Technical Data

速度/加速度MLa Speed/Acceleration MLa	max.8[m/s]/max.40[m/s²]
速度/加速度MLb Speed/Acceleration MLb	max.2[m/s]/max.4[m/s²]
滑行速度/加速度Gliding Speed/Acceleration	max.4[m/s]/max.25[m/s²]
允许温度Permitted temperature	-40℃～120℃
阻燃等级Flammability class	VDE 0304 IIC UL94 HB
