MFC-YP301高柔性双绞屏蔽拖链电缆

来源： | 发布日期：2023-02-13

高柔性拖链电缆

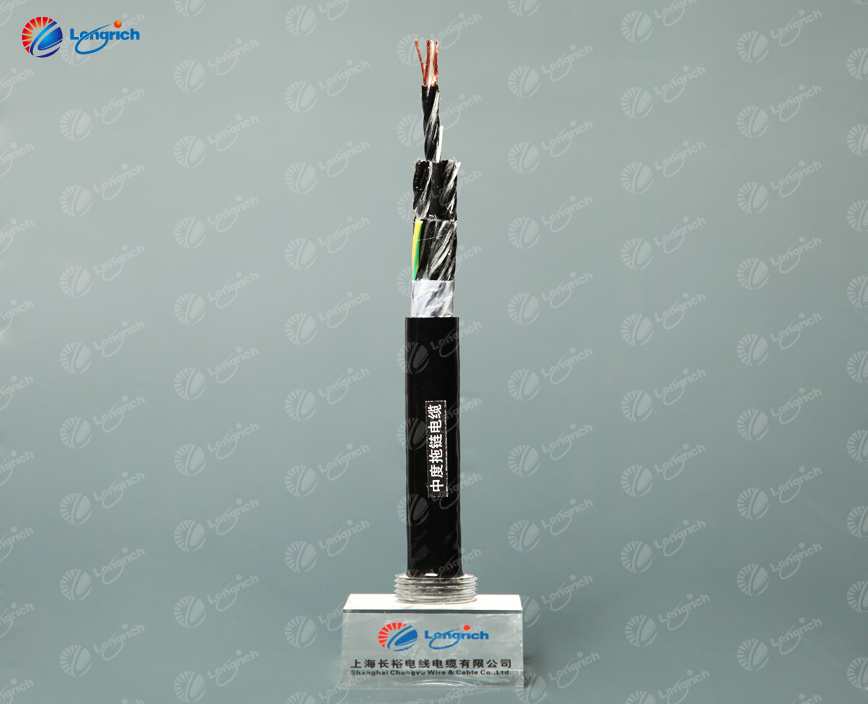

产品结构

导线：多股超细精绞无氧铜丝，符合VDE0295CLASS 6标准

绝缘：特殊丁腈橡胶复合物

颜色代码：≤0.5mm颜色表示，A线：棕、黑、蓝、紫、粉红、橙与B线黑色芯线成对

≥0.5mm黑色数字白色号码编号，相邻数字编码成对

芯线结构：成对结构后分层集束，防扭结结构设计。

屏蔽：镀锡铜网编织屏蔽，密度70%以上。

护套颜色：黑色（RAL9005）、灰色（RAL7001）、橙色（RAL2003）

技术参数

额定电压：截面＜0.5mm²：300/300V ，截面≥0.5mm²：300/500V

测试电压：2000V

最小弯曲半径：固定敷设5*D，移动安装弯曲半径不小于7.5*D，弯曲半径越大，弯曲寿命随之递增

使用温度：固定敷设-30℃至+80℃，移动安装-20℃至+80℃

抗辐射强度：8*10⁷cJ*kg

阻燃性：符合IEC60332-1-2+EN60332-1-2

耐油性：参见材料性能表

耐化学性：参见材料性能表

特性要求

敷设行程：50米，加速度15m/S²，移动速度1m/S

弯曲寿命：20次/分钟，>300万次

特性：防浅水、防油、抗紫外线、耐候性、耐寒、耐磨、能承受一定的机械外力，稳定的信号传输特性（抗干扰、抗串扰）

使用范围

适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、电子设备、五金冲压、木材石材机械、玻璃与门窗机械、注塑机、机械手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库、码头、消防车等室内外环境需要屏蔽的场所。特别需要无差异和变化的稳定的信息传导与监控。

高柔性双绞屏蔽拖链电缆型号规格对照表

产品型号 Type	芯数及截面积 Cores or Sectiong	近似外径 External Diameter【mm】	近似重量 Weight kg/km	产品型号 Type	芯数及截面积 Cores or Sectiong	近似外径 External Diameter 【mm】	近似重量 Weight kg/km
高柔性拖链电缆系列 MFC-YP301 高柔性双绞屏蔽拖链电缆	0.12C1对	4.2	20.9	高柔性拖链电缆系列 MFC-YP301 高柔性双绞屏蔽拖链电缆	0.22C1对	4.3	22.7
	0.12C2对	6.6	40.9		0.22C2对	6.8	43.6
	0.12C3对	6.9	49.1		0.22C3对	7.2	54.5
	0.12C4对	7.6	60.0		0.22C4对	7.8	66.4
	0.12C5对	8.2	70.9		0.22C5对	8.5	79.1
	0.12C6对	9.1	83.6		0.22C6对	9.3	92.7
	0.12C7对	9.8	95.5		0.22C7对	10.1	106.4
	0.12C8对	11.0	117.3		0.22C8对	11.3	128.2
	0.12C9对	11.4	122.7		0.22C9对	11.8	137.3
	0.12C10对	11.8	132.7		0.22C10对	12.2	148.2
	0.12C11对	11.8	139.1		0.22C11对	12.2	156.4
	0.12C12对	12.4	151.8		0.22C12对	12.8	170.0
	0.12C13对	12.4	158.2		0.22C13对	12.8	178.2
	0.12C14对	13.1	170.9		0.22C14对	13.5	192.7
	0.12C15对	13.1	177.3		0.22C15对	13.5	200.0
	0.12C16对	13.8	190.9		0.22C16对	14.3	215.5
