MFC-CY201高柔性屏蔽拖链电缆

来源： | 发布日期：2023-02-10

高柔性拖链电缆

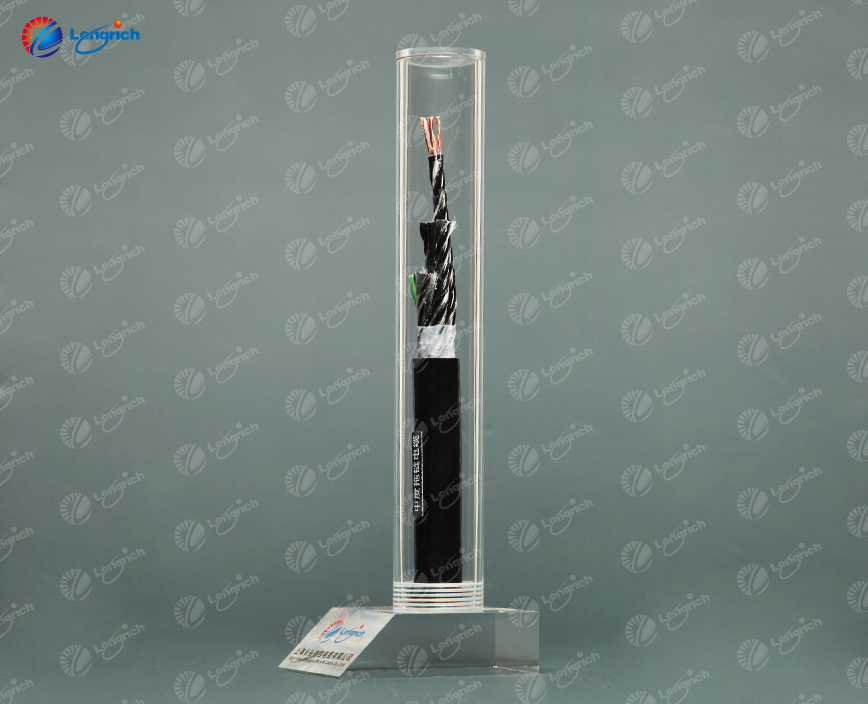

MFC-CY201高柔性屏蔽拖链电缆

产品结构

导线：多股超细精绞无氧铜丝，符合VDE0295CLASS 6标准

绝缘：特殊丁腈橡胶复合物

颜色代码：≤0.5mm颜色表示，棕、黑、蓝、紫、粉红、橙（采用双层共挤）

≥0.5mm黑色数字白色号码编号，3芯以上带有蓝绿接地线蓝绿接地线（黄绿可选，采用双层共挤）

芯线结构：防扭结分层，或分组式间隙填充

内护层：无纺布

屏蔽：镀锡铜网编织屏蔽，密度70%以上

护套材料：特种TPE复合物

护套颜色：黑色（RAL9005）、灰色（RAL7001）、橙色（RAL2003）

技术参数

额定电压：截面＜0.5mm²：300/300V ，截面≥0.5mm²：300/500V

测试电压：2000V

最小弯曲半径：固定敷设5*D，移动安装弯曲半径不小于7.5*D，弯曲半径越大，弯曲寿命随之递增

使用温度：固定敷设-30℃至+80℃，移动安装-20℃至+80℃

抗辐射强度：8*10⁷cJ*kg

阻燃性：符合IEC60332-1-2+EN60332-1-2

耐油性：参见材料性能表

耐化学性：参见材料性能表

特性要求

敷设行程：50米，加速度15m/S²，移动速度1m/S

弯曲寿命：20次/分钟，>300万次

特性：防浅水、防油、抗紫外线、耐候性、耐寒、耐磨、能承受一定的机械外力，并且有良好的抗干扰。

使用范围

适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、电子设备、五金冲压、木材石材机械、玻璃与门窗机械、注塑机、机械手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库、码头、消防车等室内外环境需要屏蔽的场所。

高柔性屏蔽拖链电缆 型号规格对照表

产品型号 Type	芯数及截面积 Cores or Sectiong	近似外径 External Diameter【mm】	近似重量 Weight kg/km	产品型号 Type	芯数及截面积 Cores or Sectiong	近似外径 External Diameter 【mm】	近似重量 Weight kg/km
高柔性拖链电缆系列 MFC-CY201 高柔性屏蔽拖链电缆	0.14*2C	4.7	17.4	高柔性拖链电缆系列 MFC-CY201 高柔性屏蔽拖链电缆	0.14*19C	10.6	88.0
	0.14*3C	4.9	20.7		0.14*20C	10.7	90.9
	0.14*4C	5.3	24.7		0.2*2C	4.87	22.6
	0.14*5C	5.7	28.8		0.2*3C	5.10	27.3
	0.14*6C	6.1	33.1		0.2*4C	5.49	32.9
	0.14*7C	6.6	37.4		0.2*5C	5.92	38.7
	0.14*8C	7.1	42.5		0.2*6C	6.37	44.8
	0.14*9C	7.6	47.0		0.2*7C	6.83	50.9
	0.14*10C	7.9	51.2		0.2*8C	7.43	58.1
	0.14*11C	8.9	58.6		0.2*9C	7.88	64.5
	0.14*12C	8.9	61.1		0.2*10C	8.27	70.6
	0.14*13C	8.9	63.6		0.2*11C	9.30	81.1
	0.14*14C	9.7	70.5		0.2*12C	9.30	84.7
	0.14*15C	9.7	73.0		0.2*13C	9.30	88.3
	0.14*16C	9.7	75.6		0.2*14C	10.18	98.3
	0.14*17C	10.6	83.0		0.2*15C	10.18	101.8
	0.14*18C	10.6	85.5		0.2*16C	10.20	105.5
