MFC-YY101高柔性拖链电缆

高柔性拖链电缆

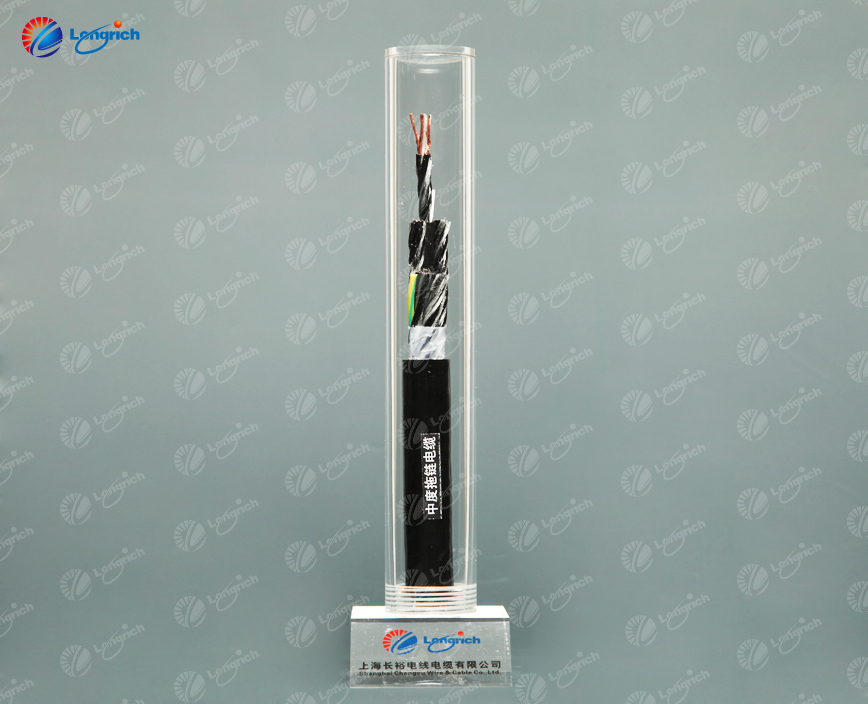

MFC-YY101高柔性拖链电缆

   产品结构

导线：多股超细精绞无氧铜丝，符合VDE0295CLASS 6标准

绝缘：特殊丁腈橡胶复合物

颜色代码：≤0.5mm颜色表示，棕、黑、蓝、紫、粉红、橙（采用双层共挤）

           ≥0.5mm黑色数字白色号码编号，3芯以上带有蓝绿接地线蓝绿接地线（黄绿可选，采用双层共挤）

芯线结构：防扭结分层，或分组式间隙填充

护套材料：特种TPE复合物

护套颜色：黑色（RAL9005）、灰色（RAL7001）、橙色（RAL2003）

   技术参数

额定电压：＜0.5mm²：300/300V≥0.5mm²：300/500V

测试电压：2000V

最小弯曲半径：固定敷设5*D，移动安装弯曲半径不小于7.5*D，弯曲半径越大，弯曲寿命随之递增

使用温度：固定敷设-30℃至+80℃，移动安装-20℃至+80℃

抗辐射强度：8*10⁷   cJ*kg

阻燃性：符合IEC60332-1-2+EN60332-1-2

耐油性：参见材料性能表

耐化学性：参见材料性能表

   特性要求

敷设行程：50米，加速度20m/S²，移动速度1.5m/S

特性：防浅水、防油、抗紫外线、耐候性、耐寒、耐磨、能承受一定的机械外力

   使用范围

适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、电子设备、五金冲压、木材石材机械、玻璃与门窗机械、注塑机、机械手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库、码头、消防车等室内外环境。

   高柔性拖链电缆 型号规格对照表
