HFC-YY101 PUR高速柔性拖链电缆
来源: | 发布日期:2023-02-14

高柔性拖链电缆

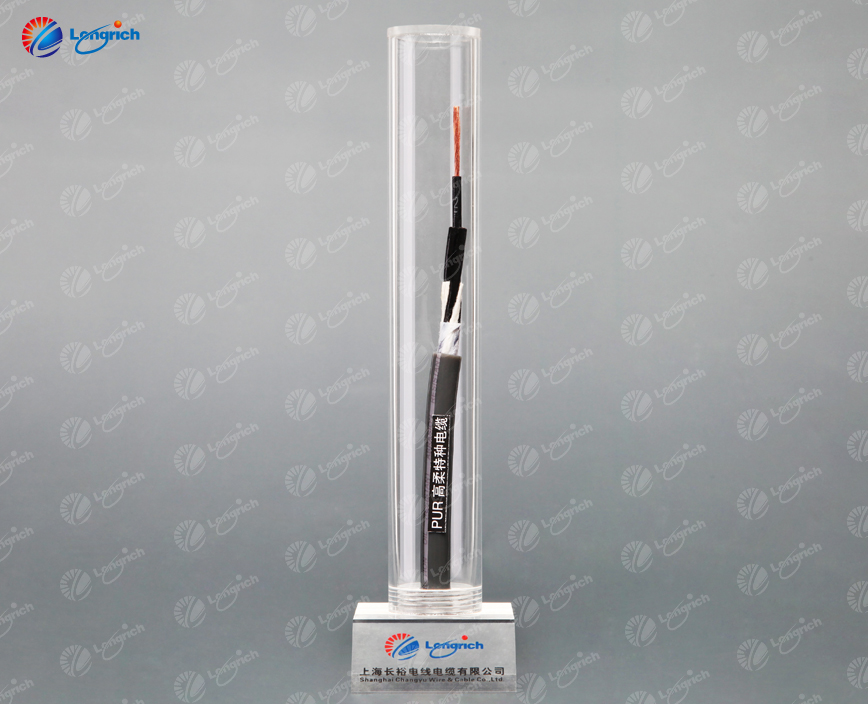

HFC-YY101 PUR高速柔性拖链电缆

HFC-YY101 PUR高速柔性拖链电缆


   产品结构

导线:多股超细精绞无氧铜丝,符合VDE0295CLASS 6标准

绝缘:高韧性热塑性弹性体

颜色代码:≤0.5mm颜色表示,棕、黑、蓝、紫、粉红、橙(采用双层共挤)

           ≥0.5mm黑色数字白色号码编号,3芯以上带有蓝绿接地线(黄绿可选,采用双层共挤)

芯线结构:防扭结分层,或分组式间隙填充。

护套材料:PUR护套

护套颜色:黑色(RAL9005)、灰色(RAL7001)、橙色(RAL2003)


   技术参数

额定电压:截面<0.5mm2:300/300V ,截面≥0.5mm2:300/500V

测试电压:2000V

最小弯曲半径:固定敷设6*D,移动安装弯曲半径不小于7.5*D,弯曲半径越大,弯曲寿命随之递增

使用温度:固定敷设-40℃至+80℃,移动安装-30℃至+80℃

抗辐射强度:8*107   cJ*kg

阻燃性:符合IEC60332-1-2+EN60332-1-2

耐油性:参见材料性能表

耐化学性:参见材料性能表


   特性要求

敷设行程:80米,加速度30m/S2,移动速度3m/S

弯曲寿命:60次/分钟,>600万次

特性:防浅水、防油、抗紫外线、耐候性、耐寒、耐磨、能承受一定的机械外力,比中度电缆更快加速度与更强的耐屈挠性。


   使用范围

适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、木材石材机械、玻璃与门窗机械、注塑机、机械手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库等的室内外环境。可根据不同要求选用不同护套材料。


   PUR高速柔性拖链电缆型号规格对照表

产品型号
Type
芯数及截面积
Cores or Sectiong
近似外径
External Diameter【mm】
近似重量
Weight
kg/km
产品型号
Type
芯数及截面积
Cores or Sectiong
近似外径
External
Diameter
【mm】
近似重量
Weight
kg/km
高柔性拖链电缆系列
HFC-YY101
PUR高速柔性拖链电缆
0.08*2C 3.6 17.4 高柔性拖链电缆系列
HFC-YY101
PUR高速柔性拖链电缆
0.2*18C 8.0 85.5
0.08*3C 3.7 20.7 0.2*19C 8.0 88.0
0.08*4C 4.0 24.7 0.2*20C 8.0 90.9
0.08*5C 4.3 28.8 0.2*2C 4.2 22.6
0.08*6C 4.6 33.1 0.2*3C 4.4 27.3
0.08*7C 5.0 37.4 0.2*4C 4.7 32.9
0.08*8C 5.4 42.5 0.2*5C 5.1 38.7
0.08*9C 5.7 47.0 0.2*6C 5.5 44.8
0.08*10C 6.0 51.2 0.2*7C 5.9 50.9
0.08*11C 6.7 58.6 0.2*8C 6.5 58.1
0.08*12C 6.7 61.1 0.2*9C 6.9 64.5
0.08*13C 6.7 63.6 0.2*10C 7.3 70.6
0.08*14C 7.3 70.5 0.2*11C 8.2 81.1
0.08*15C 7.3 73.0 0.2*12C 8.2 84.7
0.08*16C 7.3 75.6 0.2*13C 8.2 88.3
0.08*17C 8.0 83.0 0.2*14C 9.0 98.3

(未找到想要型号请直接联系021-60554268)
