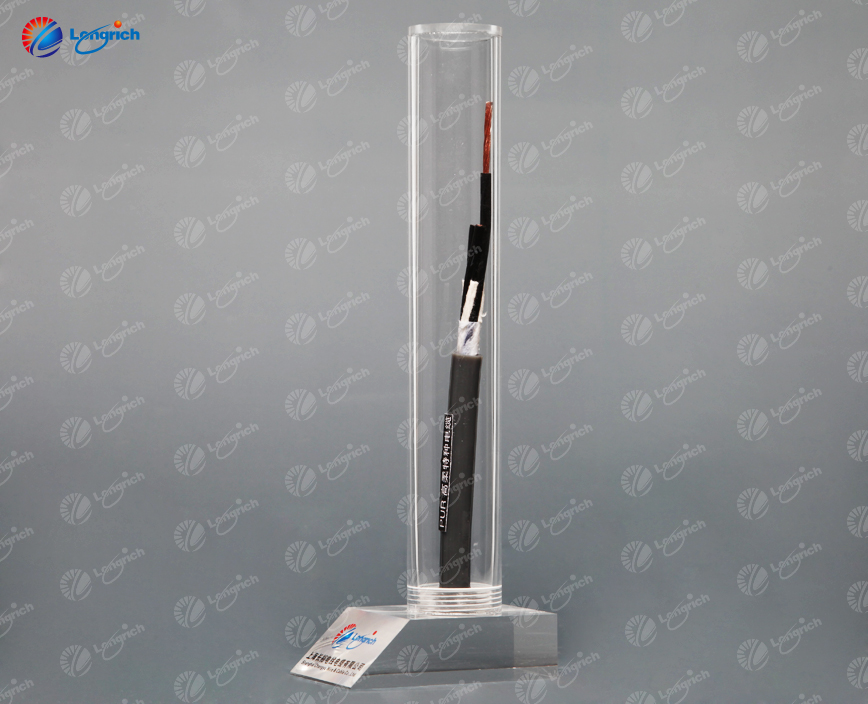

HFC-CY201 PUR高速柔性屏蔽拖链电缆

来源： | 发布日期：2023-02-15

产品结构

导线：多股超细精绞无氧铜丝，符合VDE0295CLASS 6标准

绝缘：高韧性热塑性弹性体

颜色代码：≤0.5mm颜色表示，棕、黑、蓝、紫、粉红、橙（采用双层共挤）

≥0.5mm黑色数字白色号码编号，3芯以上带有蓝绿接地线（黄绿可选，采用双层共挤）

芯线结构：防扭结分层，或分组式间隙填充。

内护层：无纺布

屏蔽：镀锡铜网编织屏蔽，密度80%以上

护套材料：PUR护套

护套颜色：黑色（RAL9005）、灰色（RAL7001）、橙色（RAL2003）

技术参数

额定电压：截面＜0.5mm²：300/300V ，截面≥0.5mm²：300/500V

测试电压：2000V

最小弯曲半径：固定敷设6*D，移动安装弯曲半径不小于7.5*D，弯曲半径越大，弯曲寿命随之递增

使用温度：固定敷设-40℃至+80℃，移动安装-30℃至+80℃

抗辐射强度：8*10⁷cJ*kg

阻燃性：符合IEC60332-1-2+EN60332-1-2

耐油性：参见材料性能表

耐化学性：参见材料性能表

特性要求

敷设行程：80米，加速度30m/S²，移动速度2m/S

弯曲寿命：60次/分钟，>600万次

特性：防浅水、防油、抗紫外线、耐候性、耐寒、耐磨、能承受一定的机械外力，比中度电缆更快加速度与更强的耐屈挠性。

使用范围

适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、木材石材机械、玻璃与门窗机械、注塑机、机械手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库等的室内外环境。可根据不同要求选用不同护套材料。

PUR高速柔性屏蔽拖链电缆 型号规格对照表

产品型号 Type	芯数及截面积 Cores or Sectiong	近似外径 External Diameter【mm】	近似重量 Weight kg/km	产品型号 Type	芯数及截面积 Cores or Sectiong	近似外径 External Diameter 【mm】	近似重量 Weight kg/km
高柔性拖链电缆系列 HFC-CY201 PUR高速柔性屏蔽拖链电缆	0.14*2C	4.7	26.8	高柔性拖链电缆系列 HFC-CY201 PUR高速柔性屏蔽拖链电缆	0.14*18C	10.6	88.0
	0.14*3C	4.9	32.3		0.14*19C	10.6	90.9
	0.14*4C	5.3	38.7		0.14*20C	10.7	93.4
	0.14*5C	5.7	45.4		0.2*2C	4.87	29.23
	0.14*6C	6.1	52.4		0.2*3C	5.10	35.57
	0.14*7C	6.6	59.5		0.2*4C	5.49	42.91
	0.14*8C	7.1	67.7		0.2*5C	5.92	50.60
	0.14*9C	7.6	75.0		0.2*6C	6.37	58.54
	0.14*10C	7.9	82.1		0.2*7C	6.83	66.61
	0.14*11C	8.9	94.0		0.2*8C	7.43	75.90
	0.14*12C	8.9	98.2		0.2*9C	7.88	84.26
	0.14*13C	8.9	102.4		0.2*10C	8.27	92.27
	0.14*14C	9.7	113.7		0.2*11C	9.30	105.60
	0.14*15C	9.7	118.0		0.2*12C	9.30	110.58
	0.14*16C	9.7	122.3		0.2*13C	9.30	115.57
	0.14*17C	10.6	134.3		0.2*14C	10.18	128.25
