EC35·ET35轻巧电缆拖链

来源： | 发布日期：2023-01-28

安装尺寸及技术参数

Dimensions and Technical Data

架空应用|短行程

Unsupported|Short travels

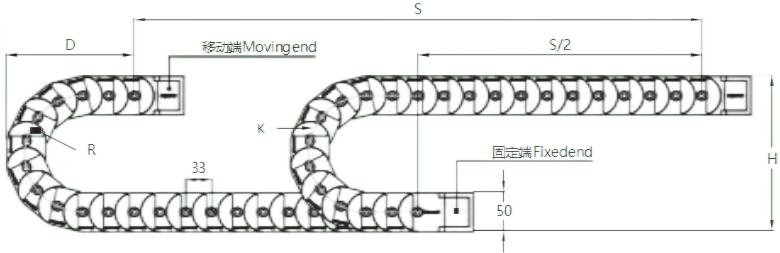

拖链长度=S/2+K Chain length=S/2+K	实际安装高度 Required height：H_F=H+25mm（1.0kg/m）

滑行应用|长行程 5-50m

Gliding|Long travels 5-50m

									S=行程长度Length of travel
									R=弯曲半径Bending radius
									架空Unsupported
									H=安装高度
									Clearance height，Unsupported
									D=退回极限位置时最小距离
									Overlength，Unsupported
									*K=πR+安全余量**
									π*R“Safety”，Unsupported

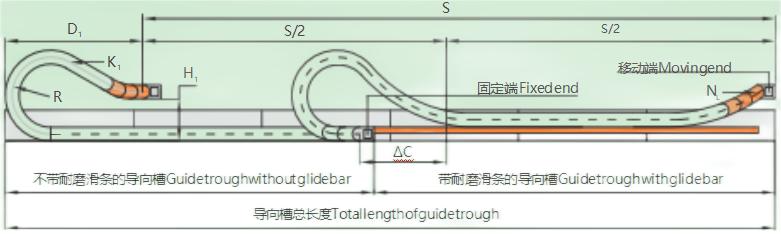

拖链长度=S/2+K					Chain length=S/2+K				滑行Gliding
									H₁=接头安装高度
R	H	D	K	H₁	D₁	K₁	△_C	N_L	Mounting height，gliding
75	200	133	305	150	125	305	-	-	D₁=退回极限位置时最小距离
100	250	158	380	165	295	528	120	3	Overlength，gliding
125	300	183	460	165	365	726	160	3	K₁*=πR+安全余量**
150	350	208	540	165	465	891	240	3	π*R+“Safety”，gliding
175	400	233	620	165	630	1188	350	3	△C=允许偏移行程中点距离
200	450	258	695	165	785	1287	520	4	Offset fixed point
250	550	308	855	165	1035	1683	580	4	N_L=滑行时移动端拖链反装节数
									Number of reversed links near moving end，gliding

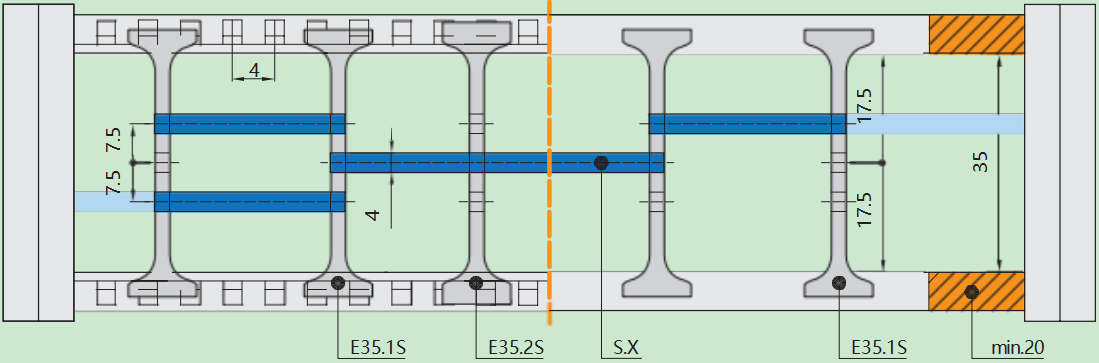

EC35·ET35|内部分隔

Interior Separation

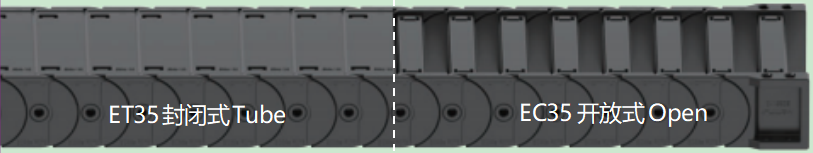

EC35开放式 Open	ET35封闭式 Tube

注：两侧需留一定间距！ET35:20mm

Note：Please be aware of the minimum lateral gap to the side links！

技术参数 Technical Data

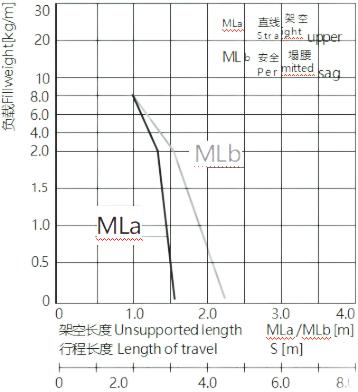

速度/加速度MLa Speed/Acceleration MLa	max.8[m/s]/max.40[m/s²]
速度/加速度MLb Speed/Acceleration MLb	max.2[m/s]/max.4[m/s²]
滑行速度/加速度Gliding Speed/Acceleration	max.4[m/s]/max.25[m/s²]
允许温度Permitted temperature	-40℃～120℃
阻燃等级Flammability class	VDE 0304 IIC UL94 HB
