长裕电缆提供拖链系统解决方案支持量身定制
上一页
下一页

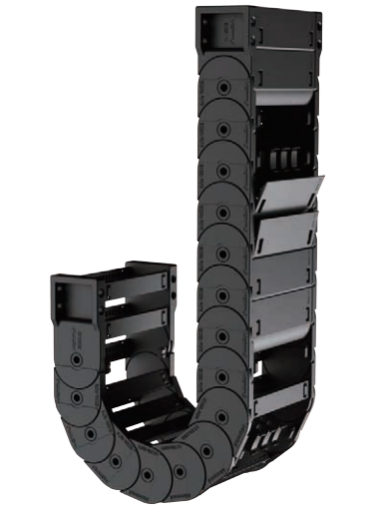

EC·ET轻巧系列电缆拖链系统样张图

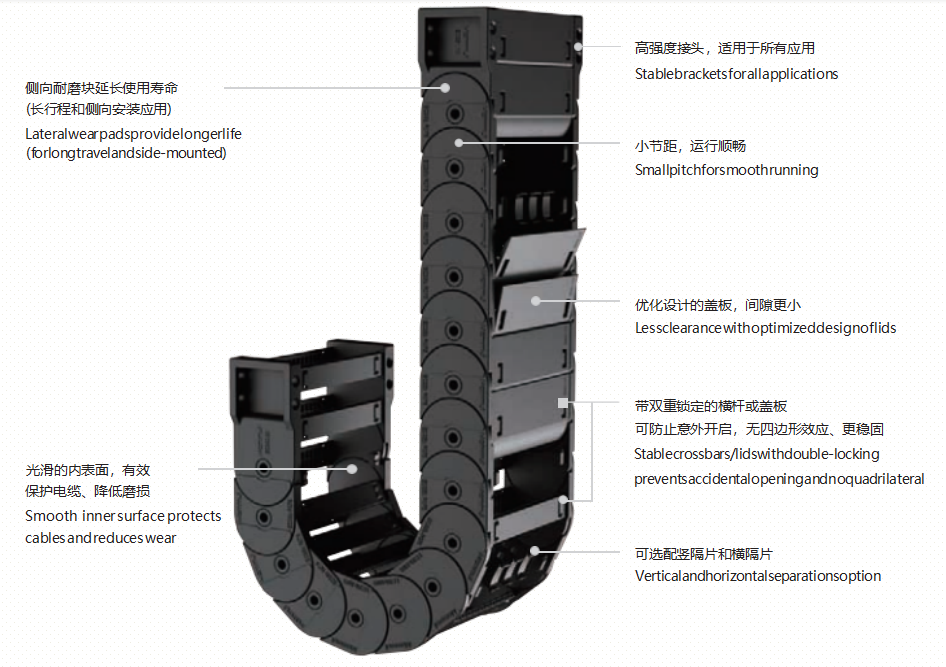

EC·ET|轻型电缆拖链系统细节样张图

EC开放式电缆拖链系统选型样张图

ET封闭式电缆拖链系统选型样张图

EC·ET轻巧系列电缆拖链系统

适用行业及设备

机床 Machine tools

半导体行业 Semiconductor industries

焊接切割 Cutting and welding

测量设备 Measuring machines

纺织机械  Textile machinery

物流仓储设备 Warehousing logistics equipment

木工机械 Woodworking machines

服务热线: 15618553359
产品简介 / Introduction

     EC·ET

     轻巧系列电缆拖链系统 Extra-lite


1662706031878    EC·ET35

EC·ET轻巧系列电缆拖链系统




EC·ET| 型电缆拖链系统小节距

Light and Small Pitch


  • 四片式设计,结构稳固 Four-piece structure, stable
  • 小节距,运行顺畅 Small pitch for smooth running
  • 中等负载和强度 Medium load and strength
  • 更小弯曲半径的全封闭规格 Tube with smaller radius

EC·ET|轻 型电缆拖链系统,小节距



标准产品                            双向弯曲                             洁净室                             /防静电                            特殊颜色

                Standard                Reverse Bend Radius               Cleanroom                         ATEX/ESD                          Special colour

            标准产品           双向弯曲           洁净室           防爆 /防静电               特殊颜色

               EChi.Bi.R                            EChi.Bi. R1/R2                  EChi.Bi .R.CR                   EC hi.Bi.R.ESD                     EC hi.Bi.R.W/G/Y

               EThi.Bi.R                                                                        EThi.Bi.R.CR                   ETh i.Bi.R.ESD                     ETh i.Bi.R.W/G/Y

W=白色 White

G=灰色 Grey

Y=黄色 Yellow



EC·ET|电缆拖链系统选型表

Selection table

  • 紫色三角形1

    EC开放式电缆拖链系统选型

  • 紫色三角形2

    两侧均可打开

EC开放式电缆拖链系统选型
系列
Series
内高 hi
Inner height
[mm]
外高 ha
Outer height
 [mm]
内宽 Bi
Inner width
[mm]
外宽 Ba
Outer width
[mm]
弯曲半径 R
Bending radius
[mm]
节距 P
Pitch
[mm]
最大架空长度
Max unsupported
length [m]

EC35

35 50 25-125 42-142 75-250 33 2.2


  • 绿色三角形   ET封闭式电缆拖链系统选型

  • 绿色三角形1   两侧均可打开
ET封闭式电缆拖链系统选型
系列
Series
内高 hi
Inner height
[mm]
外高 ha
Outer height
 [mm]
内宽 Bi
Inner width
[mm]
外宽 Ba
Outer width
[mm]
弯曲半径 R
Bending radius
[mm]
节距 P
Pitch
[mm]
最大架空长度
Max unsupported
length [m]
ET35 35 50 50-125 67-142 75-250 33 2.2
如需其他尺寸的拖链,请与我们联系 Please contact us for chains of dimensions out of range



EC·ET系列电缆拖链系统适用场合

  •     中等架空/中等负载 Medium unsupported lengths/ loads

  •     高速度/高加速度 High speed/acceleration

  •     长行程滑行 Long travel-gliding

  •     低振动 Low vibration

  •     高稳定性 High stablity

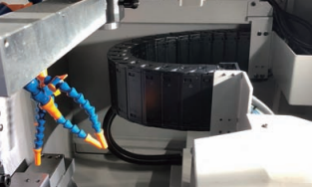

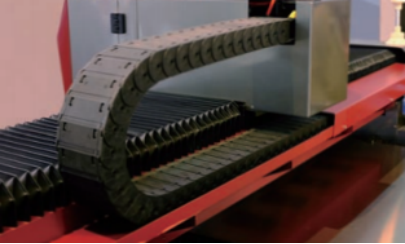

激光切割机                   数控机床

                                    激光切割机 Laser cutting                                                                      数控机床 Machine tool


企业实力 / Enterprise strength

企业实力

01 强大技术力量 • 强研发 重创新

• 技术团队集结了电缆、电气、机械工程、自动化软件、产品应用等多领域的工程师,并拥有5年以上的技术积淀;

• 与中科院强强联合,展开产学研合作。

企业实力

02进口品牌原材 • 质量好 性能优

• 选用日本等进口品牌原材,如高强度高韧性的ETF材质、绝缘材料等;

• 每批原材都经过严格进料检验,确保电缆成品的各项稳定性能;

• 产品性能及使用寿命的所有数据,均通过实验测试验证。

企业实力

03高能生产配置 • 降成本 快交付

• 自有数千平米大型生产基地;

• 6条自动化生产线,包括500型退扭式笼绞机、630型退扭成缆机、50高速绝缘挤出流水线等大型生产设备及流水线;

• 高水平高标准生产管理,严格执行SOP、GB、IEC、CE、UL等国内外多重标准。

企业实力

0410余项严格检测 • 不同批次 品质一致

• 拥有自动化动态测试实验室,进行磨损测试、合金铜导体断裂测试、断电测试、抗拉测试、扭转测试、耐油测试、电性能测试,及拉力强度、焊接强度、毛刺度、电性能、线序精确度测试;

• 产品性能及使用寿命的所有数据,均通过实验测试验证。
