QC-快装系列电缆拖链系统横弯

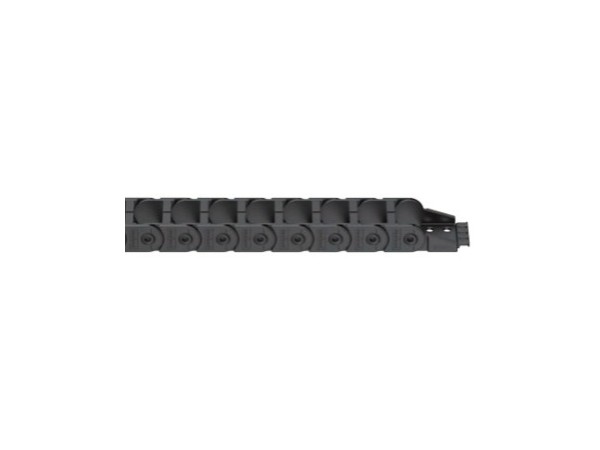

QC-快装系列电缆拖链系统垂直

QC-快装系列电缆拖链系统细节小图

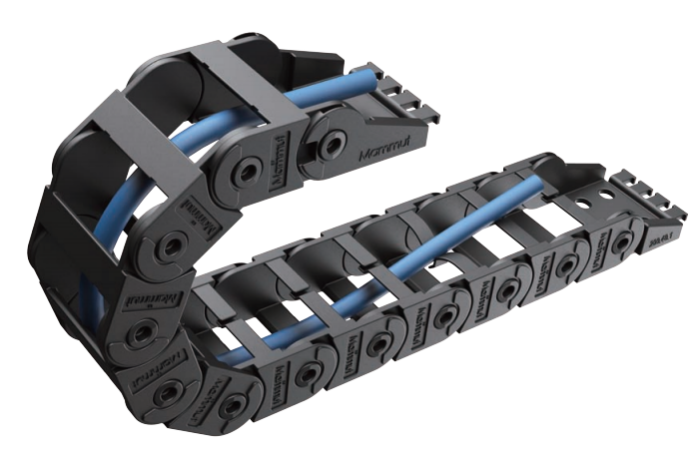

QC-快装系列电缆拖链系统

优点

快速填充 Quick-fill

节省装配时间 Time saving

适用环境

无尘室环境 Cleanroom

短架空/低负载 Short unsupported lengths/low loads

适用行业&设备

电子行业 Electronic industries

测量设备 Measuring machines

包装机械 Packaging machines

测试设备 Test equipment

自动柜员机 ATM

服务热线: 15618553359
产品简介 / Introduction

QC

快装系列电缆拖链系统 Quick-fill



 棕色三角形    QC20·QC20i

QC32·QC32i


QC 快装系列电缆拖链系统封面



      QC|快速装填电缆拖链系统

     Quick and Easy to Fill


  •  一片式结构 One-piece structure

  • 开口式横杆,便于快速装填 Split crossbar, quick and easy to fill

  • 拆装方便 Easy to assemble and disassemble

  • 适用于无尘室 Suitable for cleanroom ISO Class 2 at v = 1.0 m/s


QC|快速装填电缆拖链系统细节



标准产品                               洁净室                               特殊颜色

                                             Standard                           Cleanroom                     Special colour

                                        标准产品                   清洁室                 特殊颜色

                                                  QC hi.Bi.R                        QC hi.Bi.R                QC hi.Bi.R.W/G/Y

                                                            W= White

                                                     G=灰色 Grey

                                                     Y=黄色 Yellow




      QC|快装系列电缆拖链系统选型表

     Selection table

  • 绿色三角形

    ME  弯曲半径外侧打开

  • 绿色三角形1

    ME-i  弯曲半径内侧打开

QC|快装系列电缆拖链系统小图
系列
Series
内高 hi
Inner height
[mm]
外高 ha
Outer height
 [mm]
内宽 Bi
Inner width
[mm]
外宽 Ba
Outer width
[mm]
弯曲半径 R
Bending radius
[mm]
节距 P
Pitch
[mm]
最大架空长度
Max unsupported
length [m]
QC20·QC20i 20 25 25-50 36-61 28-100 30 0.65
QC32·QC32i 32 39 25-50 36-61 50-125 30 0.75

如需其他尺寸的拖链,请与我们联系 Please contact us for chains of dimensions out of range



    QC系列电缆拖链系统优点&适用场合

  • 快速填充 Quick-fill

  • 节省装配时间 Time saving

  • 无尘室环境 Cleanroom

  • 短架空/低负载 Short unsupported lengths/low loads

玻璃加工机床 Glass panel Machine
玻璃加工机床 Glass panel Machine
