安装尺寸及技术参数
|
|
| 内高 lnner height=32mm | |
| 节距 pitch=30mm | |
| 链节/m links/m=33（990mm） |

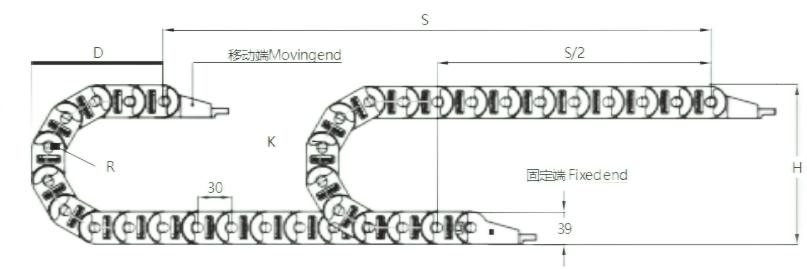

架空应用|短行程
Unsupported|Short travels
|
|
|
| 拖链长度=S/2+K Chain length=S/2+K | 实际安装高度 Required height：HF=H+15mm（0.3kg/m） | |
|
|
|
S=行程长度Length of travel | |||||||
|
|
|
|
|
|
|
|
|
|
R=弯曲半径Bending radius |
| R | H | D | K |
|
|
|
|
|
架空 Unsupported |
| 50 | 139 | 100 | 190 |
|
|
|
|
|
H=安装高度 |
| 60 | 159 | 110 | 220 |
|
|
|
|
|
Clearance height，Unsupported |
| 75 | 189 | 125 | 265 |
|
|
|
|
|
D=退回极限位置时最小距离 |
| 100 | 239 | 150 | 345 |
|
|
|
|
|
Overlength，Unsupported |
| 125 | 289 | 175 | 425 |
|
|
|
|
|
K=π*R+安全余量 |
|
|
π*R+“Safety”，Unsupported | ||||||||
|
|
|
||||||||
技术参数 Technical Data

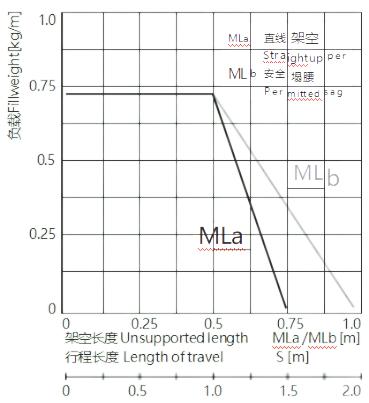

| 速度/加速度MLa Speed/Acceleration MLa | max.5[m/s]/max.10[m/s2] |
| 速度/加速度MLb Speed/Acceleration MLb | max.2[m/s]/max.4[m/s2] |
| 滑行速度/加速度Gliding Speed/Acceleration | NA/NA |
| 允许温度Permitted temperature | -40℃～120℃ |
| 阻燃等级Flammability class | VDE 0304 IIC UL94 HB |

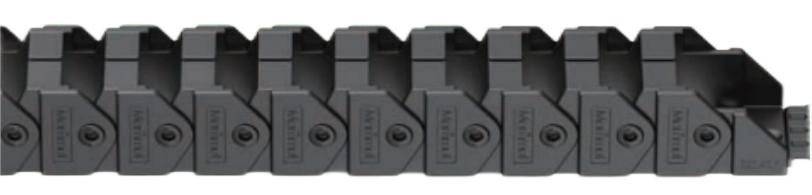

【本文标签】 QC32i快装电缆拖链
