一、拖链电缆的构造及定义

拖链电缆,起初是指放入电缆拖链盒中的高软性电缆,如今通常特指可往返往复式移动应用而不易损坏的高柔性拖链电缆。这种电缆广泛应用于机器设备模块需往返运动的场所,通过放入电缆拖链中,有效避免电缆纠缠、损坏、拉断和散乱,同时还能随拖链完成往返移动.

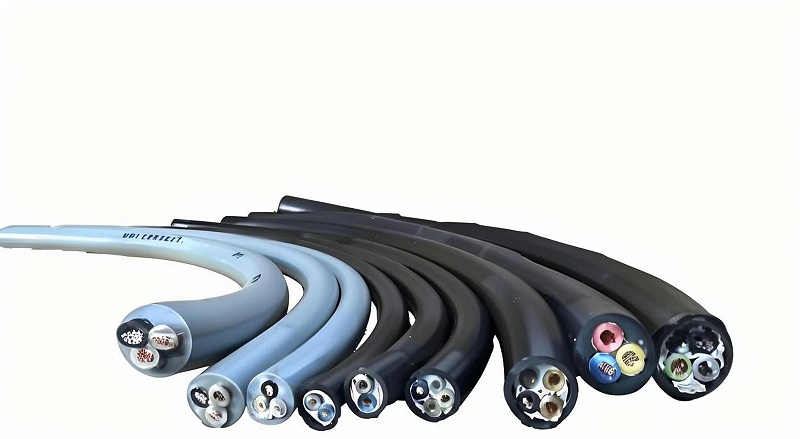

柔性拖链电缆的构造及定义

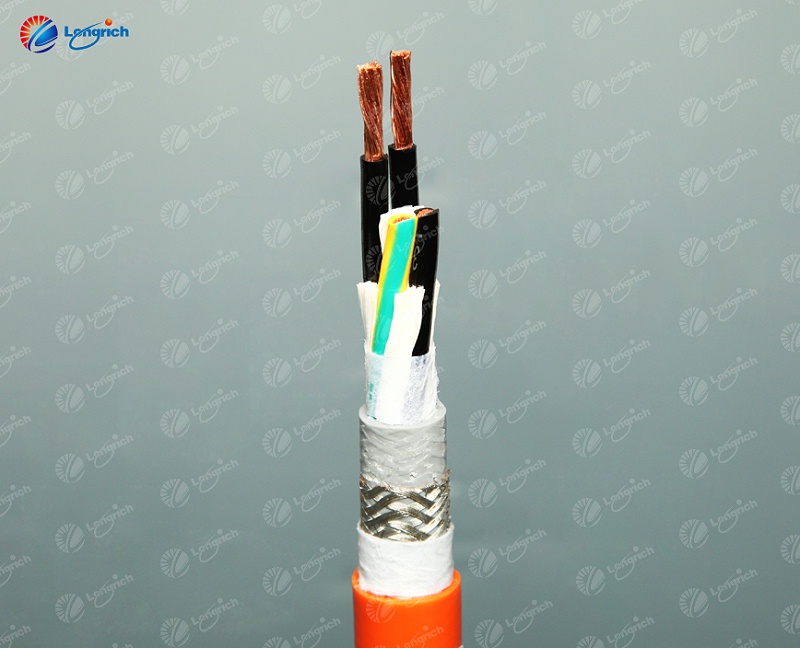

二、拖链电缆的构成构造

1.抗拉中心

拖链电缆中心采用真正中心线填充,而非填充物或废旧塑料,有效维护绞线结构,防止绞线分散。


2.电导体构造

挑选具柔韧度的电导体,细电导体提供良好柔韧度,但需避免过细导致的盘绕问题。通过长期试验确定单条输电线的孔径、长度和节向屏蔽组合,确保抗拉能力。


3.铜芯电缆绝缘层

使用高压成形的PVC或TPE材料,确保绝缘层不黏滞,同时支撑每根输电线,保证长期稳定运行。


4.绞线

绞线结构围绕抗拉中心紧密绕制,根据运动状态设计,从12根铜芯电缆起采用成束绞线方式,保持结构稳定。


5.内护套

采用盔甲式挤压加工内护套,替代传统廉价材料,确保绞线结构不散乱,提供更好保护。


6.屏蔽层

使用改进的编制角度将屏蔽层紧密编制在内护套外,避免疏松塑料绳降低EMC防护能力,同时提供抗扭力作用。


7.外护层

由多种改进原材料制成,具备抗UV、抗超低温、耐酸碱等不同功能,但均具备高耐磨、不黏附特性。外护套需高压成形,既保证高软性又提供支撑作用。
