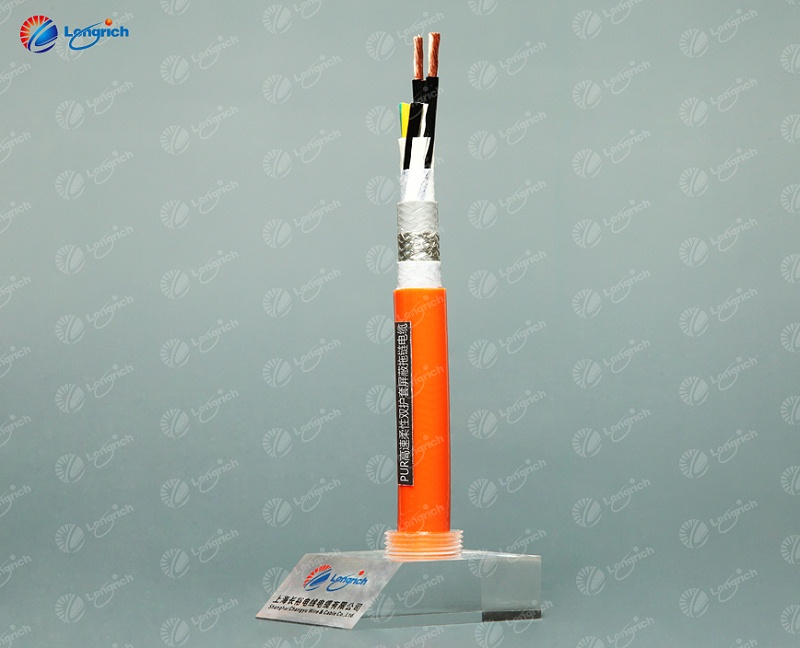

上期长裕电缆给大家介绍了拖链系统的优势,这期给大家针对性的讲解短行程架空拖链系统,帮助大家更好的去了解长裕电缆拖链系统,更和谐的去搭配使用。
架空应用
·短行程
架空应用是最常见的应用方式,设计简单、安装方便,无需其他附加结构。最大架空长度取决于拖链类型和负载,相比其他品牌,Mammut相近规格具有更强的架空能力,从而能够减少安装空间,降低整机重量,提高安全系数,并有效延长使用寿命。
每个系列拖链产品均提供“负载-架空”图,客户可据此对所选拖链的技术参数进行校核。根据拖链下塌程度,可进一步分为“直线架空”及“安全塌腰”。选型设计时应优先选用“直线架空”,以保证脱链的性能和使用寿命达到最佳状态;“安全塌腰”在多数情况下是允许的,但应尽量避免在速度、加速度、及频率较高的工况下塌腰运行。
架空拖链系统长度计算
建议将拖链固定点安装在行程中点位置,所需拖链、电缆及介质管长度最短,整体成本最低。
L=拖链长度
S=拖链行程
R=弯曲半径
K=π*R+安全余量
△X=固定点偏移行程中点的距离
拖链固定点安装在行程中点位置
L=S/2+K
拖链固定点偏移行程中点位置
L=S/2+K+△X
架空拖链系统长度不足
架空拖链运行时,建议拖链最大程度下榻不超过该拖链架空长度的10%和该拖链的弯曲半径中的较小值,否则可能出现拖链断裂、振动等现象,降低使用寿命。
当架空长度不足时,我们提供以下解决方案:
1、选择承载力/架空能力更好的拖链
2、在拖链悬空区域增加支撑
3、采用多条拖链“嵌套”或“并排”设计分担负载
4、采用“滑行方案”替代“架空”
低噪音架空拖链系统
Mammut拖链在链接内部具有优秀的降噪设计,相比其他普通拖链产品在运行中极大的降低了噪音,即使在高速度和高加速度的工况下也有优异的表现。
如有更低噪音的需求,推荐选用长裕电缆Mammut XC系列静音型产品。该系列拖链采用弹性阻尼元件替代了常规的孔轴配合,极大的减少了噪音的产生,同时减少链节之间的磨损,尤其适用于高速度和加速度的场合,如洁净室、机械手、平板打印设备等。
