长裕电缆提供拖链系统解决方案支持量身定制
上一页
下一页

拖链扎线板图

拖链扎线板图2

拖链扎线板

可以独立的安装在拖链接头前端

也可以固定在C型槽上

可选单排或双排扎线齿,使用扎带对电缆进行固定

本产品属于高配拖链系统集成配件

网站未摆放为完所有产品,未找到请直接联系

服务热线: 15618553359
产品简介 / Introduction

去应力元件|拖链扎线板

Strain Relief Elements|Tiewrap plate



  • 扎线板可以独立的安装在拖链接头前端
  • Tiewrap plate should be fixed in fixed in front of mounting bracket
  • 使用特殊方形螺母,扎线班也可以固定在C型槽上
  • Tiewrap plate can be fixed on the C-profile with square nuts
  • 可选单排或双排扎线齿,使用扎带对电缆进行固定
  • Options:Single or double teeth,cable can be fixed with ties

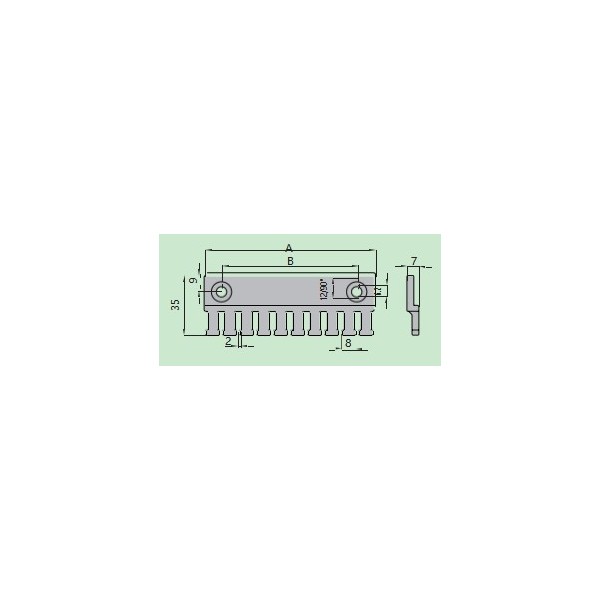

拖链扎线板图3 扎线板代码 齿数/单排 A B
Tiewrap plate No. Number of teeth/single 【mm】 【mm】
TP050s 5 50 30
TP075s
7 75 35
TP100s
10 100 80
TP125s
12 125 105
TP150s
15 150 130
TP175s
17 175 155

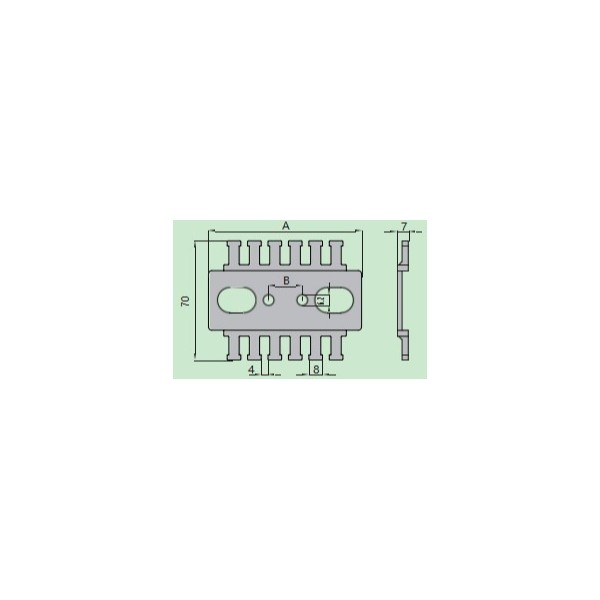

拖链扎线板图4



扎线板代码
齿数/单排
A
B
Tiewrap plate No.
Number of teeth/single
【mm】
【mm】
TP090
6 90 20
TP115
8 115 40





本产品属于高配拖链系统集成配件,需要定制请联系我们
