拖链导向槽

拖链导向槽由:

导向槽侧板+耐磨滑条+连接角铁+连接C型槽组成

网站未摆放完所有产品

没有找到想要的或需要定制其他尺寸请直接长裕电缆

服务热线: 15618553359
产品简介 / Introduction

拖链系统导向槽|介绍

Guide Trough | Introduction


长裕为拖链长行程应用提供专业的标准化导向槽

拖链系统导向槽1

  • 模块化设计,所需组件及少
  • 各组件通过连接角铁以螺栓连接,便于组装
  • 两片式分离设计,便于快速调节导向槽宽度
  • 提供镀锌钢和不锈钢材质,以满足不同需求
  • 耐磨滑条保证拖链平稳运行,并有效降低磨损

Mammut provides professional standard guide trough for long travel

  • Modular design and few components for the whole system
  • All components fastened by fastening angles and screws,easy assembly
  • Two pieces design,easy to adjust the width
  • Available with galvanized steel and stainless steel for different applications
  • Guide bars help the chains run smoothly and reduce the wear




拖链系统导向槽|组件

Guide Trough | Components

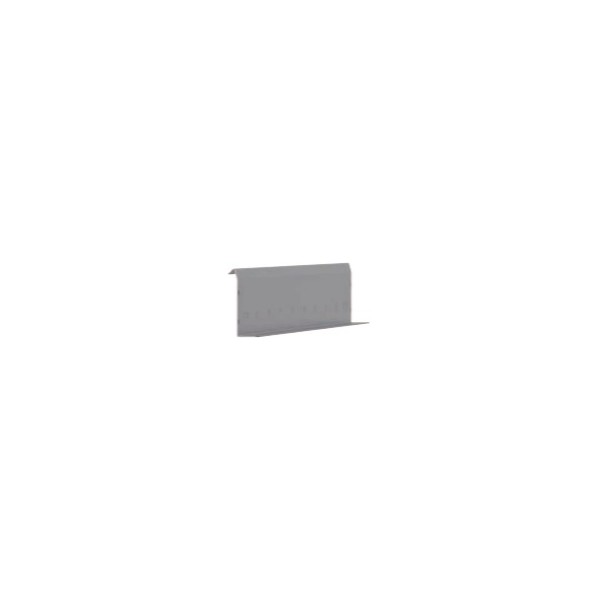

 拖链导向槽侧板1 1、导向槽侧板|标准2米一根,单边
Trough side part|Standard 2m section,one side
  镀锌钢:GL.ha.2000
Galvanized steel:GL.ha.2000
  不锈钢:GL.ha.2000.S
Stainless steel:GL.ha.2000.S



  ha取决于拖链型号,查表可得
ha depends on chain type see the table

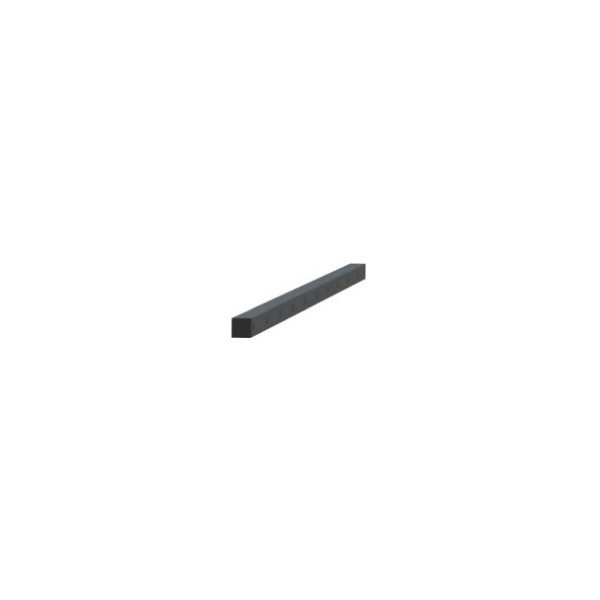

拖链滑条1 2、耐磨滑条|标准2米一根,单边
Glide bar|Standard 2m section,one side
  工程塑料:GLP.t2.2000
Plastic:GLP.t2.2000



  t2取决于拖链型号,查表可得

t2 depends on chain type,see the table

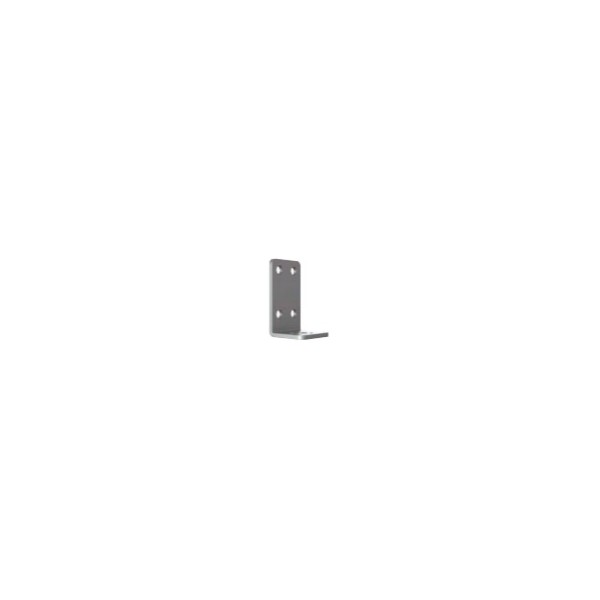

拖链槽连接角铁1 3、连接角铁
fastening angle
  镀锌钢:GLL.Hl
Galvanized steel:GLL.Hl
  不锈钢:GLL.Hl.S
stainless steel:GLL.Hl.S



  Hl取决于拖链型号,查表可得
HL depends on chain type,seethe table

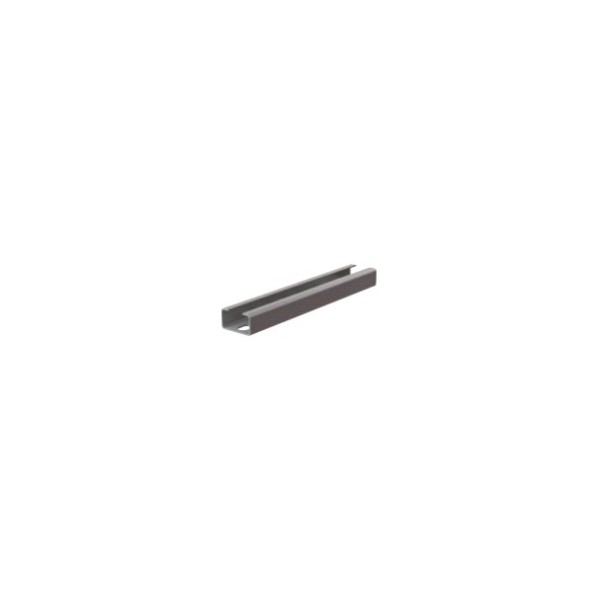

拖链连接C型槽1 4、连接C型槽
C-profile
  镀锌钢:GLC.Lc
Galvanized steel:GLC.Lc
  不锈钢:GLC.Lc.S

Stainless steel:GLC.Lc.S



  Lc≥Ba+120,25的整倍数
Lc≥Ba+120,multiple of 25
