电缆夹

电缆夹切面图

拖链C型槽

拖链电缆夹

适用于电缆夹和拖链接头的C型槽:

CP.X,X为C型槽长度,单位mm

当安装于拖链工程塑料接头时

C型槽长度需保证+5mm的容差

服务热线: 15618553359
产品简介 / Introduction

去应力元件|拖链电缆

Strain Relief Elements

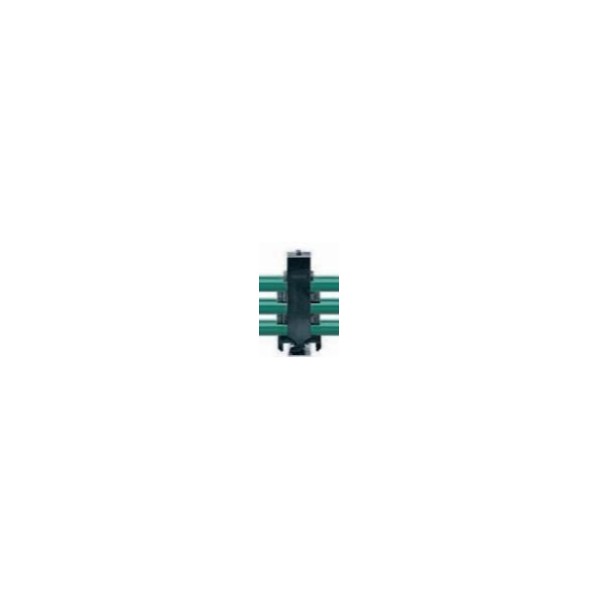

电缆夹 Clamp

  • 电缆夹固定在C型槽上,C型槽可集成在工程塑料接头
  • Clamps should be fixed on C-profile which integrated
  侧或独立安装于接头前端   into or in front of mounting bracket
  • 一组电缆夹可同时固定一到三根电缆
  • A clamp can fix one or two or three cables at the same time
  • 滑行应用时,固定端电缆夹安装高度必须低于拖链外高ha
  • For gliding application ,the clearance height of clamps on the

  fixed end must be lower than the outer height of the chain



单层电缆夹
双层电缆夹 三层电缆夹 单层电缆夹 H 双层电缆夹 H 三层电缆夹 H 电缆直径 B+²
Single clamp
{mm}
Double clamp {mm}
Triple clamp {mm}
{mm}
{mm}
CFX12.1
54 CFX12.2
72 CFX12.3
100 06-12 16
CFX14.1
50
CFX14.2
74 CFX14.3
96 12-14 18
CFX16.1
52
CFX16.2
78 CFX16.3
102 14-16 20
CFX18.1
54
CFX18.2
82 CFX18.3
108 16-18 22
CFX20.1
56
CFX20.2
86 CFX20.3
115 18-20 24

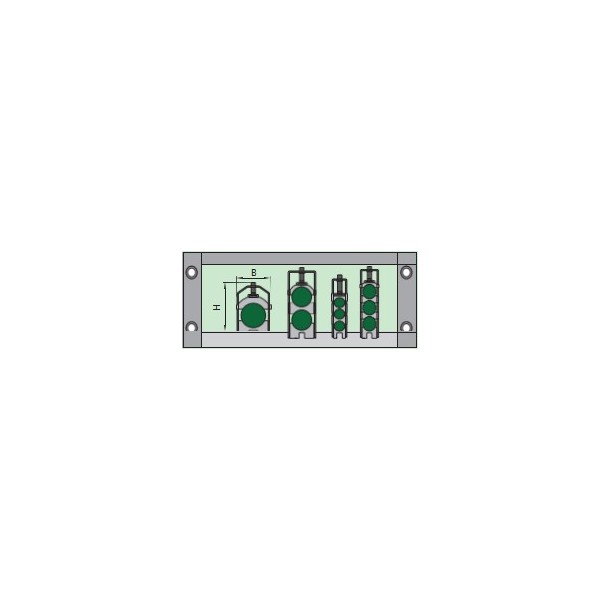

电缆夹截面图 CFX22.1
58 CFX22.2
90 CFX22.3
120 20-22 26
CFX26.1
68 CFX26.2
108

22-26 30
CFX30.1
72 CFX30.2
116

26-30 34
CFX34.1
75 CFX34.2
125

30-34 38
CFX38.1
78



34-38 42
CFX42.1
82



38-42 46

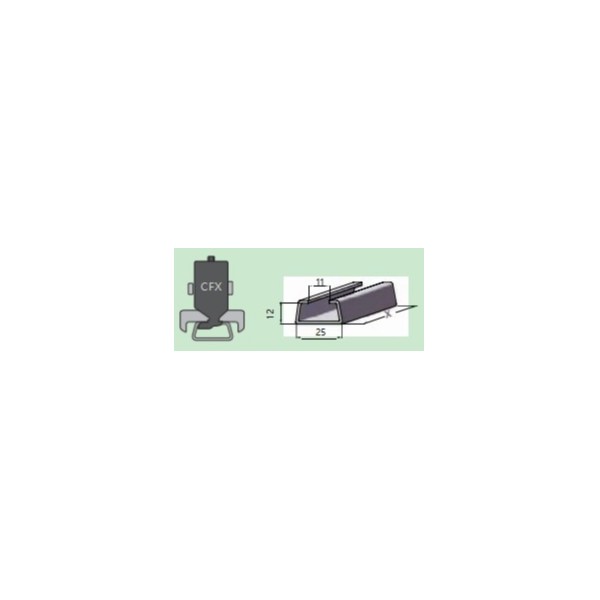

拖链C型槽示意图 适用于电缆夹和拖链接头的C型槽:CP.X,X为C型槽长度,单位mm
当安装于拖链工程塑料接头时,C型槽长度需保证+5mm的容差

C-profile for clamps and mounting brackets:CP.X,X is the length in mm
+5 mm length tolerances is needed when it be integrated into plastic mounting bracket

需要订购请直接联系我们
