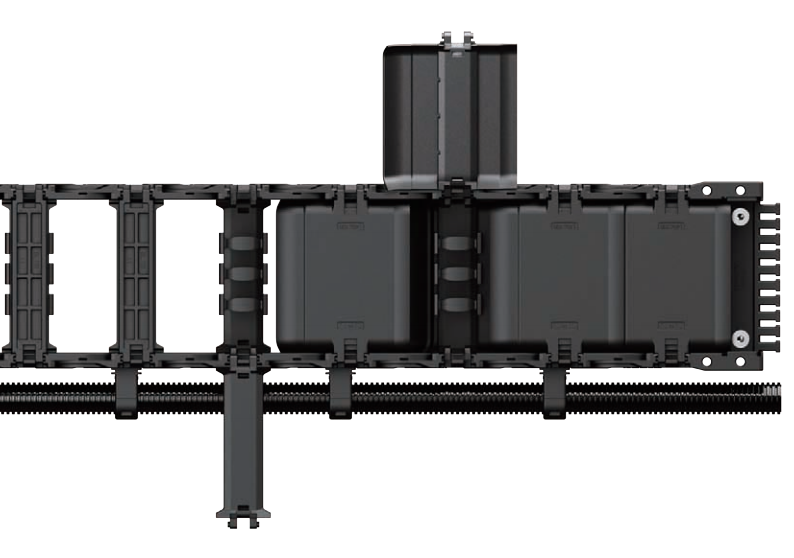

LC·LT轻便系列电缆拖链系统样张图

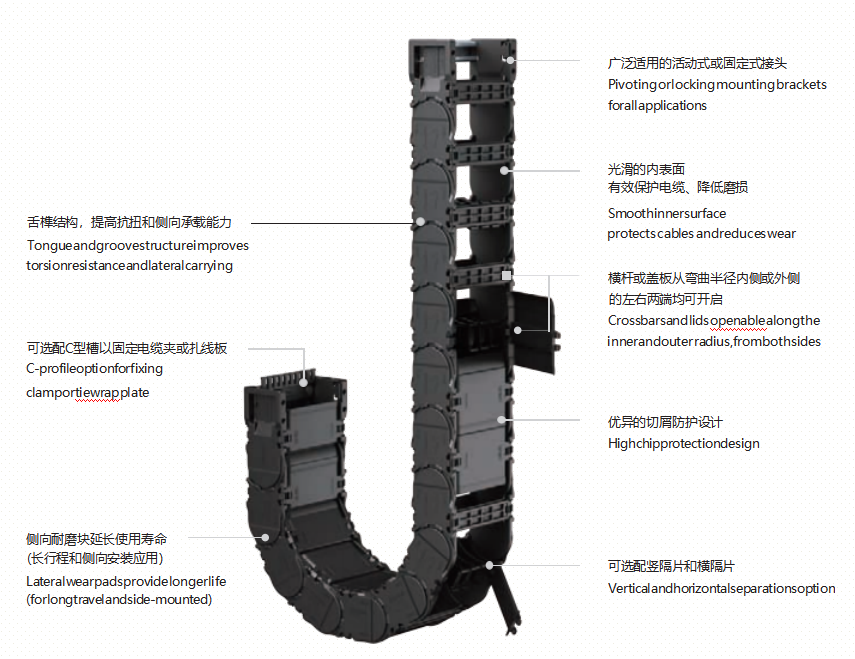

LC·LT|轻便电缆拖链系统高性价比样张图

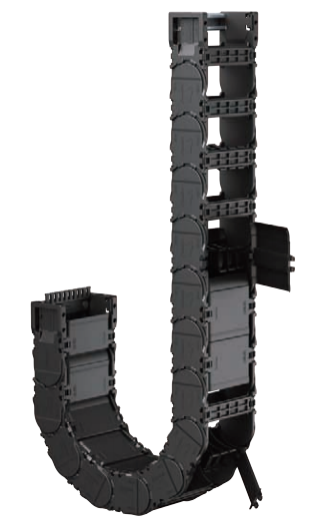

LC开放式电缆拖链系统选型样张图

LT封闭式电缆拖链系统选型样张图

LC·LT轻便系列电缆拖链系统

适用行业及设备

机床 Machine tools

焊接切割 Cutting and welding

物流仓储设备 Warehousing logistics

木工机械 Woodworking machines

注塑机械手 Robot for injection

光伏设备 Solar energy equipment

服务热线: 15618553359
产品简介 / Introduction

    LC·LT

    轻便系列电缆拖链系统 Lightweight


绿色三角形    LC·LT35

       LC·LT45

LC·LT轻便系列电缆拖链系统




LC·LT|轻便电缆拖链系统,高性价比

Lightweight and easy assembly, very cost-effective



  • 四片式结构,拆装方便 Four-piece, easy assembly

  • 横杆及盖板均可翻转接近180° Crossbars and lids can be swivelled almost 180°

  • 更高的性价比 Very cost-effective

  • 中等负载和强度 Medium load and strength

LC·LT|轻便电缆拖链系统高性价比


标准产品                            双向弯曲                             洁净室                             /防静电                            特殊颜色

                Standard                Reverse Bend Radius               Cleanroom                         ATEX/ESD                          Special colour

            标准产品           双向弯曲           洁净室           防爆 /防静电              特殊颜色

               LChi.Bi.R                            LChi.Bi .R1/R2                  LChi .Bi.R.CR                   LChi.Bi. R.ESD                      LChi. Bi.R.W/G/Y

               LThi.Bi.R                                                                       LThi.Bi.R.CR                   LThi.Bi.R.ESD                      LThi.Bi. R.W/G/Y

W=白色 White

G=灰色 Grey

Y=黄色 Yellow




LC·LT|电缆拖链系统选型表

Selection table


  • 红色三角形2

    LC开放式电缆拖链系统选型

  • 红色三角形3

    两侧均可打开

LC开放式电缆拖链系统选型

系列
Series
内高 hi
Inner height
[mm]
外高 ha
Outer height
 [mm]
内宽 Bi
Inner width
[mm]
外宽 Ba
Outer width
[mm]
弯曲半径 R
Bending radius
[mm]
节距 P
Pitch
[mm]
最大架空长度
Max unsupported
length [m]
LC35 35 50 50-200 67-217 65-250 60 2.8
LC45 45 60 50-200 71-221 75-300 70 3.8



  • 绿色三角形

    LT封闭式电缆拖链系统选型

  • 绿色三角形1

    两侧均可打开

LT封闭式电缆拖链系统选型
系列
Series
内高 hi
Inner height
[mm]
外高 ha
Outer height
 [mm]
内宽 Bi
Inner width
[mm]
外宽 Ba
Outer width
[mm]
弯曲半径 R
Bending radius
[mm]
节距 P
Pitch
[mm]
最大架空长度
Max unsupported
length [m]
LT35 35 50 50-200 67-217 125-250 60 2.8
LT45 45 60 50-200 71-221 125-300 70 3.8


LC·LT|系列电缆拖链系统特点&使用场景


  •      低成本需求 Cost down

  •      中等负载 Medium loads
  •      轻量化需求 Lightweight demand

  •      减少装配时间 Assembly time saving
  •      低噪音 Low noise

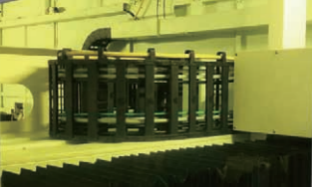

         激光切割设备                                      数控机床            数控机床1


                 激光切割设备 Laser cutting equipment                                                                 数控机床 Machine Tool
