怎么区分柔性拖链电缆与普通电线电缆?
来源: | 发布日期:2022-06-20

拖令电缆,拖曳电缆,坦克链电缆,移动电缆是拖链电缆的另外叫法,拖链电缆是可用于往复运动的高柔性电缆。它通常用于电缆拖链里面搭配使用,所以叫拖链电缆。电缆拖链一方面可以为电缆形成保护层,另一方面可以实现电缆跟随拖链的往复运动。对于小弯曲半径和需要来回移动的机械设备,柔性拖链电缆是首选电缆。

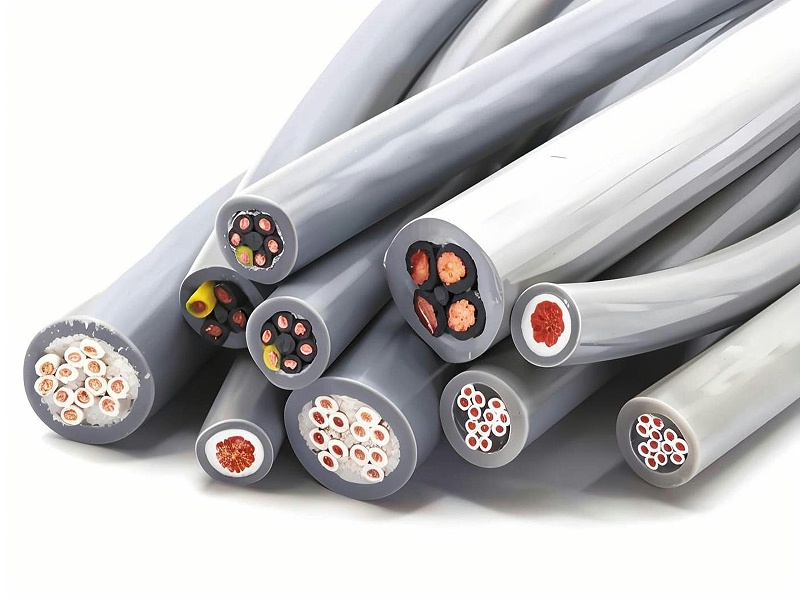

pur高柔性拖链电缆

在选择移动柔性拖链电缆时,人们可能会误解,只要电缆足够软,就可以用作柔性拖链电缆。因此,硅胶电缆和柔性电缆RV、RVV、RVVP、rvvsp等作为拖链电缆接入设备。但是,作为拖链电缆,仅仅保持柔软是不够的。它还需要有一定程度的韧性。在移动使用过程中,电缆应能承受一定的应力、抗拉、耐磨、弯曲半径小、抗扭等,并要求具有良好的力学性能。当拖链驱动电缆频繁来回移动时,硅胶电缆和软电缆不能满足这些要求,不能有效保护芯线,容易造成磨损和断芯,导致机器无法正常运行

设计的柔性拖链电缆,长裕电缆科技(上海)有限公司参照德国VDE标准研制生产,符合电气和机械性能。让我们看看柔性拖链电缆与普通电线电缆的区别

①导体结构

长裕拖链电缆采用6类导体和多股超细绞合无氧铜线。一般来说,导体越薄,电缆的柔韧性越好。但是,如果导体太薄,则会发生电缆缠绕。长裕拖链电缆的导体应根据具体使用环境和功能合理选择,充分保证电缆导体

②灵活性芯线绝缘

长裕拖链电缆的绝缘材料耐粘连,强度高,韧性好。绝缘层不仅是发热导体之间或发热导体与接地屏蔽层之间的绝缘材料层,还需要支撑每个绞合导体。长裕拖链电缆绝缘厚度均匀,同心度高

③绞合模式

绞合结构缠绕在具有良好绞合节距的稳定拉伸中心周围。芯线通常分层绞合、成束并再次绞合

④拉伸中心

根据芯线数量和每根芯线(通常为尼龙或凯夫拉线)交叉区域的空间,电缆的中心可以填充一条中心线。填充可以有效保护绞合线结构,防止绞合线浮到电缆中心区域,提高电缆的抗拉强度。不同型号和规格的拖链电缆将有所不同

⑤内护套

铠装型挤压内护套取代廉价的羊毛材料、填料或辅助填料。一方面,它可以保护芯线结构。另一方面,二次挤压后的拖链索的外观更饱满

⑥屏蔽

屏蔽层在内护套外紧密编织,编织角度优化。紧密的编织带提高了EMC的保护能力,并防止屏蔽层因屏蔽层断裂而失效。同时,密织屏蔽层具有抗扭转特性。

⑦外护套

外护套必须具有较高的灵活性和支撑功能,并采用高压成型。通常使用特殊PVC和聚氨酯。由不同改良材料制成的外护套具有不同的功能,包括抗紫外线、耐低温、耐油和成本优化。

以上就是柔性拖链电缆与普通电线电缆的区别有采购需求的话,欢迎找长裕电缆科技(上海)有限公司。
