XC30静音电缆拖链

来源： | 发布日期：2023-01-12

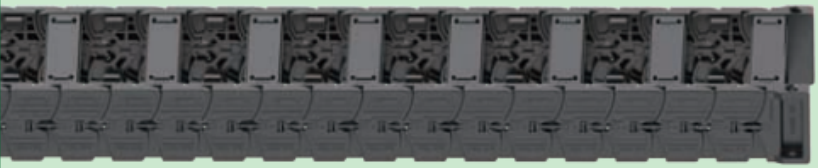

XC30静音电缆拖链

安装尺寸及技术参数

Dimensions and Technical Data

架空应用|短行程

Unsupported|Short travels


拖链长度=S/2+K Chain length=S/2+K	实际安装高度 Required height：H_F=H+40mm（2.0kg/m）

滑行应用|长行程 10-100m

Gliding|Long travels 10-100m

									S=行程长度Length of travel
									R=弯曲半径Bending radius
									架空Unsupported
									H=安装高度
									Clearance height，Unsupported
									D=退回极限位置时最小距离
									Overlength，Unsupported
									*K=πR+安全余量**
									π*R“Safety”，Unsupported
拖链长度=S/2+K					Chain length=S/2+K				滑行Gliding
									H₁=接头安装高度
R	H	D	K	H₁	D₁	K₁	△_C	N_L	Mounting height，gliding
55	150	100	225	100	110	280	80	-	D₁=退回极限位置时最小距离
75	190	120	290	100	135	350	120	-	Overlength，gliding
100	240	145	365	100	325	650	150	-	K₁*=πR+安全余量**
125	290	170	445	100	465	850	180	-	π*R+“Safety”，gliding
150	340	195	525	-	-	-	-	-	△C=允许偏移行程中点距离
200	440	245	680	-	-	-	-	-	Offset fixed point
									N_L=滑行时移动端拖链反装节数
									Number of reversed links near moving end，gliding

XC30|内部分隔

Interior Separation

技术参数 Technical Data

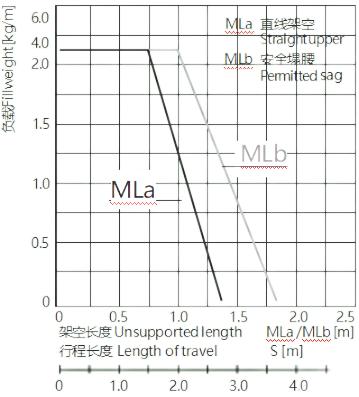

速度/加速度MLa Speed/Acceleration MLa	max.20[m/s]/max.100[m/s²]
速度/加速度MLb Speed/Acceleration MLb	max.2[m/s]/max.4[m/s²]
滑行速度/加速度Gliding Speed/Acceleration	max.3[m/s]/max.20[m/s²]
允许温度Permitted temperature	-40℃～120℃
阻燃等级Flammability class	VDE 0304 IIC UL94 HB
