高柔性拖链电缆

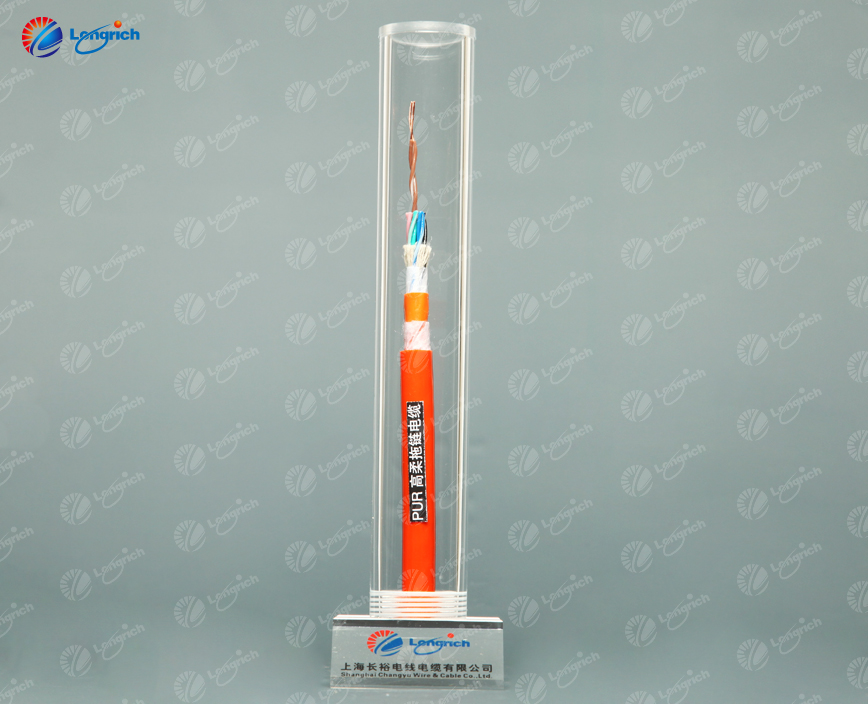

UHFC-YY101 PUR超高速柔性拖链电缆
产品结构
导线:多股超细精绞无氧铜丝,符合VDE0295CLASS 6标准
绝缘:高强度高韧性TPEE绝缘
颜色代码:≤0.5mm颜色表示,A线:棕、黑、蓝、紫、粉红、橙采用双层共挤
≥0.5mm黑色数字白色号码编号,3芯以上带有蓝绿接地线(黄绿可选,采用双层共挤)
芯线结构:防扭结分层,或分组式间隙填充
内护层:无纺布
护套材料:PUR护套
护套颜色:黑色(RAL9005)、灰色(RAL7001)、橙色(RAL2003)
技术参数
额定电压:截面<0.5mm2:300/300V ,截面≥0.5mm2:300/500V
测试电压:2000V
最小弯曲半径:固定敷设3*D,弯曲半径7*D时,弯曲寿命1000万次。弯曲半径3-7D时,弯曲寿命200-500万次。
使用温度:固定敷设-40℃至+80℃,移动安装-30℃至+80℃
抗辐射强度:5*107 cJ*kg
阻燃性:符合IEC60332-1-2+EN60332-1-2
耐油性:参见材料性能表
耐化学性:参见材料性能表
特性要求
敷设行程:>100m,加速度50m/S2,移动速度8m/S
弯曲寿命:80次/分钟,>1000万次
特性:耐寒、防水解和微生物、防油和冷却剂、抗辐射、耐臭氧、耐候性、耐酸碱、抗溶剂、高耐磨性、耐刻痕。
使用范围
适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、木材石材机械、玻璃与门窗机械、注塑机、机械手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库等的室内外环境。特别应用重机械负荷,海岸、港口、野外,高低温、高污染等恶劣环境场所。
超高速柔性拖链电缆 型号规格对照表
产品型号 Type |
芯数及截面积 Cores or Sectiong |
近似外径 External Diameter【mm】 |
近似重量 Weight kg/km |
产品型号 Type |
芯数及截面积 Cores or Sectiong |
近似外径 External Diameter 【mm】 |
近似重量 Weight kg/km |
|
高柔性拖链电缆系列 UHFC-YY101 PUR超高速柔性拖链电缆 |
0.08*2C | 3.6 | 17.4 |
高柔性拖链电缆系列 UHFC-YY101 PUR超高速柔性拖链电缆 |
0.08*18C | 8.0 | 85.5 | |
0.08*3C | 3.7 | 20.7 | 0.08*19C | 8.0 | 88.0 | |||
0.08*4C | 4.0 | 24.7 | 0.08*20C | 8.0 | 90.9 | |||
0.08*5C | 4.3 | 28.8 | 0.1*2C | 4.2 | 22.6 | |||
0.08*6C | 4.6 | 33.1 | 0.1*3C | 4.4 | 27.3 | |||
0.08*7C | 5.0 | 37.4 | 0.1*4C | 4.7 | 32.9 | |||
0.08*8C | 5.4 | 42.5 | 0.1*5C | 5.1 | 38.7 | |||
0.08*9C | 5.7 | 47.0 | 0.1*6C | 5.5 | 44.8 | |||
0.08*10C | 6.0 | 51.2 | 0.1*7C | 5.9 | 50.9 | |||
0.08*11C | 6.7 | 58.6 | 0.1*8C | 6.5 | 58.1 | |||
0.08*12C | 6.7 | 61.1 | 0.1*9C | 6.9 | 64.5 | |||
0.08*13C | 6.7 | 63.6 | 0.1*10C | 7.3 | 70.6 | |||
0.08*14C | 7.3 | 70.5 | 0.1*11C | 8.2 | 81.1 | |||
0.08*15C | 7.3 | 73.0 | 0.1*12C | 8.2 | 84.7 | |||
0.08*16C | 7.3 | 75.6 | 0.1*13C | 8.2 | 88.3 | |||
0.08*17C | 8.0 | 83.0 | 0.1*14C | 9.0 | 98.3 |
(未找到想要型号请直接联系021-60554268)
