TVVBPG扁形聚氯乙烯绝缘聚氯乙烯护套带钢丝屏蔽电梯电缆

来源: | 发布日期:2023-03-17

电梯系统专用电缆

TVVBPG

扁形聚氯乙烯绝缘聚氯乙烯护套加钢绳屏蔽电梯电缆

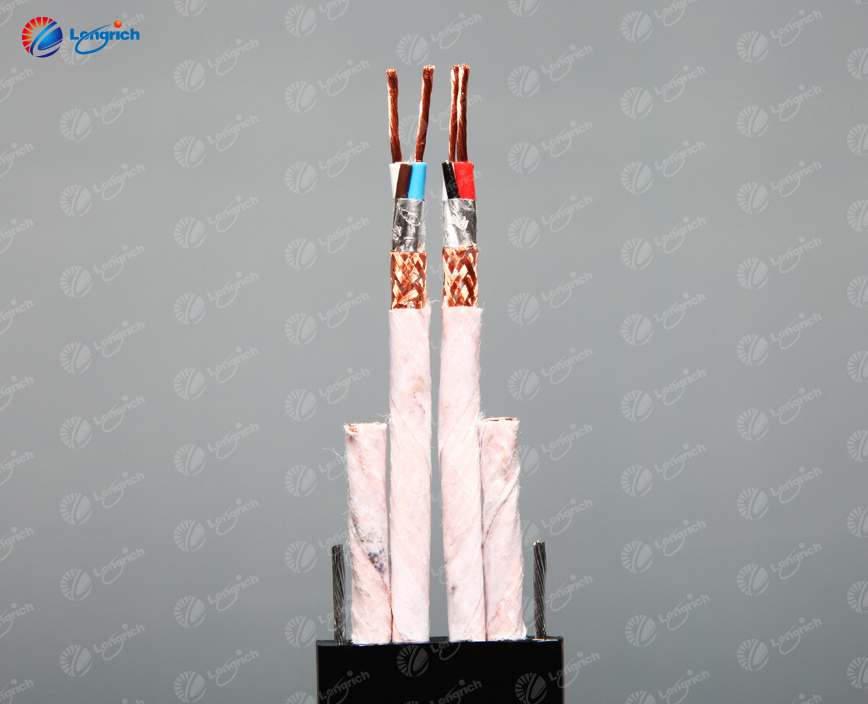

TVVBPG加钢绳屏蔽电梯电缆


   产品结构

导线:导体符合GB/T3956第5种或第6种,符合DIN VDE0295和IEC 228标准标准的绞合铜导线

绝缘:PVC/D型聚氯乙烯绝缘

颜色代码:绝缘芯线颜色表示,5芯以上符合GB5023.18-4.2数字识别

芯线结构:绝缘芯线绞合后,分组顺序排列

屏蔽:铜网编织屏蔽

加强芯:钢绳符合YB/T 5196

护套:PVC/ST5耐寒专用护套,黑色(RAL9005)或灰色(RAL7001)

应用标准:GB5023.6、EN50214


   技术参数

额定电压:U0/U 300/500V

测试电压:绝缘厚度≤0.6以下的:1500V,成品测试:2000V

使用温度:-15℃至70℃

抗拉强度:符合GB5023.2-3.6规定要求

最小弯曲半径:电缆敷设安装允许弯曲半径应不小于电缆小边的6倍

静态弯曲试验:符合GB5023.2的3.5规定要求

阻燃试验:通过GB/T18380.1试验、GB5023.6、符合VDE 472 804部分B类试验和IEC332-1


   特性要求

特性:优异的耐屈挠性、耐油性、耐寒性、耐潮性、耐磨性,可承受较大机械应力,优异的抗电磁干扰能力。


   使用范围

适用电梯内部作随行悬挂、自由悬挂长度不超过80米及移动的速度不超过4米/秒有屏蔽干扰要求的电缆。


   TVVBPG扁形聚氯乙烯绝缘聚氯乙烯护套加钢绳屏蔽电梯电缆型号规格对照表

产品型号
Type
芯线数目*横截面
n*mm2
导体结构
mm
最大外径
D=mm
电缆重量
kg/km
TVVBPG
扁形聚氯乙烯绝缘聚氯乙烯护套加钢绳屏蔽电梯电缆
24*0.75+2*2P*0.75 30*0.18 43.5±1*8.4±0.5 824
30*0.75+2*2P*0.75 52.0±1*8.4±0.5 925
36*0.75+2*2P*0.75 56.8±1*8.4±0.5 1042
40*0.75+2*2P*0.75 63.0±1*8.4±0.5 1087
42*0.75+2*2P*0.75 64.2±1*8.4±0.5 1140
48*0.75+2*2P*0.75 69.1±1*8.4±0.5 1238
60*0.75+2*2P*0.75 81.4±1*8.4±0.5 1434
66*0.75+2*2P*0.75 87.6±1*8.4±0.5 1533

(生产型号不限于上述型号,特殊定制请直接联系021-60554268)
