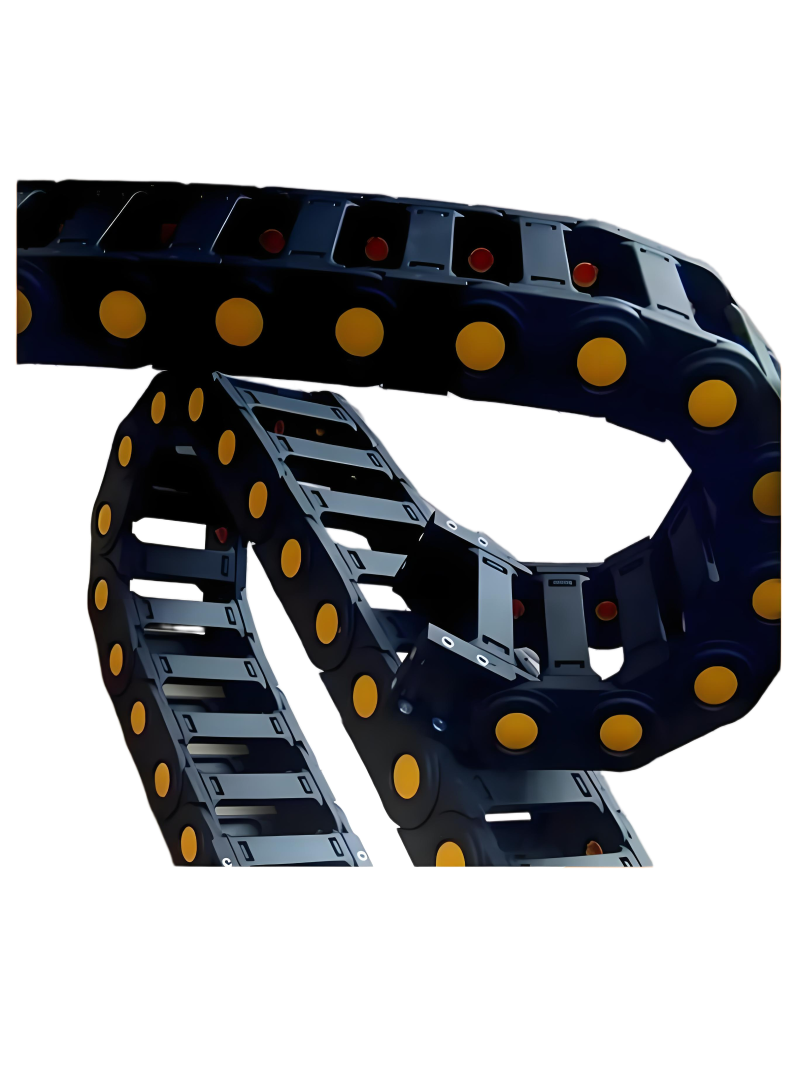

拖链系统的特殊场景应用
来源: | 发布日期:2022-07-08

竖直应用|悬挂·站立

空间有限时选用“无预应力”拖链系统

建议使用固定式接头,以减少拖链摆动

“垂直悬挂”时,拖链系统不承受内部电缆及介质管的重量,因此可以达到很长的行程

“垂直站立”时,其站立高度受限,超过一定数值时可能存在拖链倾倒的风险,该数值取决于拖链的强度和支撑范围

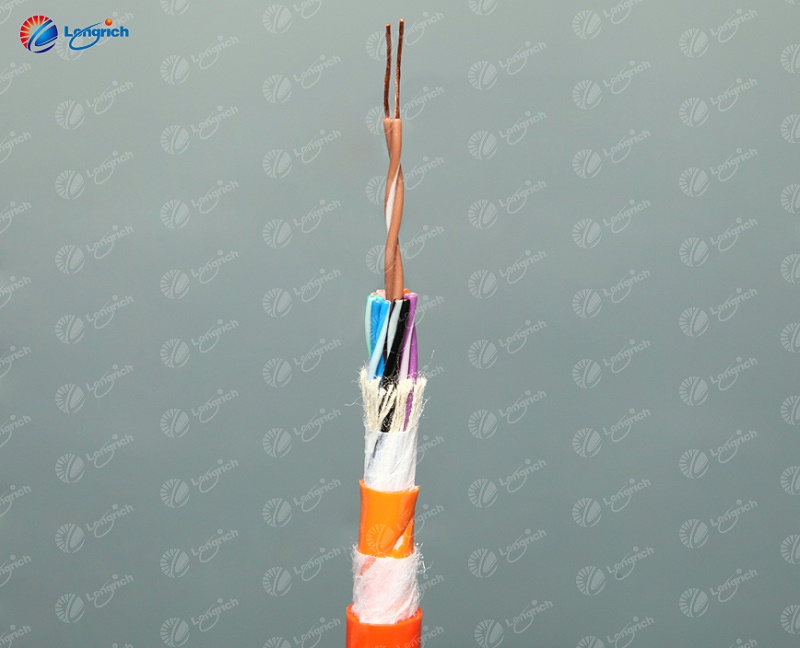

pur高柔拖链电缆



特殊悬挂应用|消防车多级伸缩臂

此类应用中,拖链系统被布置在伸缩臂内,占空间少,不影响设备外观。能够匹配多级伸缩臂,作业高度可达上百米,更多信息请咨询长裕电缆工程师。



其他应用|侧向安装·回转运动

适用于安装高度有限的场合

“侧向安装”时架空长度有限,取决于拖链强度及负载:当架空长度较短、负载较低时可不用支撑,当架空较长或负载较大、拖链强度不足时则需部分地或全程支撑。

Mammut拖链采用充分耐磨的高分子材料,配合针对侧向安装特殊设计的导向槽系统,同样能够实现长行程的测倒应用。


回转运动

“双向弯曲”拖链可以实现回转运动,其每个链节可在两个方向上转动一定角度,称之为RBR,即“双向弯曲”拖链,RBR拖链可随外轨道或内轨道回转,其回转角度最大可达 540°。

产品代码如:HC45.100.R150RR1000,其中150为拖链常规弯曲半径,1000 为反向弯曲半径。

更多技术问题或方案,请咨询长裕电缆工程师。
