RVV-NBR卷筒电缆

来源： | 发布日期：2023-02-24

行车与起重特种电缆

RVV-NBR卷筒电缆

RVV-NBR卷筒电缆

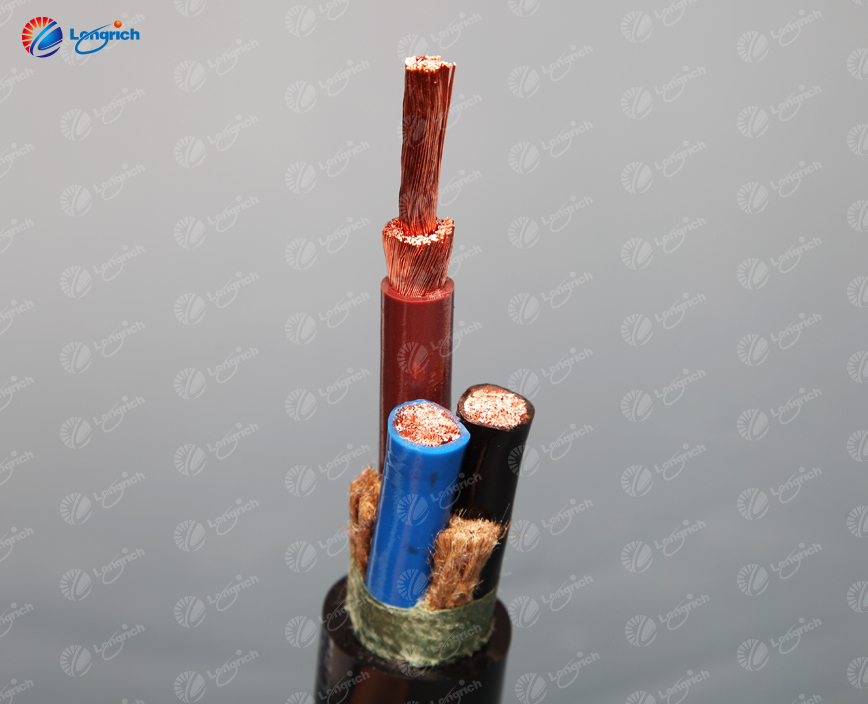

产品结构

导线：多股超细精绞无氧铜丝，符合VDE0295CLASS 5或6标准

绝缘：特殊混合PVC柔软绝缘

颜色代码：彩色线芯

内护套：特殊无纺布包裹缓冲

加强件：多股黄麻绳填充（可选）

外护套：特殊混合耐候性PVC护套

护套颜色：黑色（RAL9005）

技术参数

额定电压：U₀/U450/750V

测试电压：2500V

最小弯曲半径：（电缆外径）固定敷设时8*D，移动安装时10*D

使用温度：固定敷设-35℃至+70℃，移动安装-20℃至+70℃

抗辐射强度：8*10⁷cJ*kg

阻燃性：符合IEC60332-1或2

耐油性：参见材料性能表

耐化学性：参见材料性能表

特性要求

特性：柔性可弯曲、抗拉抗撕裂、具有良好的耐油性、耐磨性、耐寒性。

使用范围

适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、木材石材机械、玻璃与门窗机械、注塑机、机械手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库等的室内外环境需要屏蔽的场所。特别需要无差异和变化的稳定信息传导与监控。

卷筒电缆 型号规格对照表

产品型号 Type	芯数及截面积 Cores or Sectiong	近似外径 External Diameter【mm】	近似重量 Weight kg/km	产品型号 Type	芯数及截面积 Cores or Sectiong	近似外径 External Diameter 【mm】	近似重量 Weight kg/km
RVV-NBR 卷筒电缆	0.5*3C	73	7.1	RVV-NBR 卷筒电缆	0.75*9C	235	13.6
	0.5*4C	88	7.7		0.75*10C	257	14.2
	0.5*5C	104	8.3		0.75*11C	281	15.1
	0.5*6C	121	9.0		0.75*12C	295	15.1
	0.5*7C	138	9.7		1.0*3C	112	8.6
	0.5*8C	178	12.3		1.0*4C	137	9.4
	0.5*9C	188	12.3		1.0*5C	164	10.2
	0.5*10C	205	12.9		1.0*6C	191	11.1
	0.5*11C	224	13.6		1.0*7C	219	12.0
	0.5*12C	234	13.6		1.0*8C	282	15.4
	0.75*3C	89	7.7		1.0*9C	299	15.4
	0.75*4C	109	8.4		1.0*10C	326	16.1
	0.75*5C	129	9.1		1.0*11C	358	17.0
	0.75*6C	151	9.9		1.0*12C	375	17.0
	0.75*7C	172	10.6		1.5*3C	146	9.8
	0.75*8C	222	13.6		1.5*4C	181	10.7
