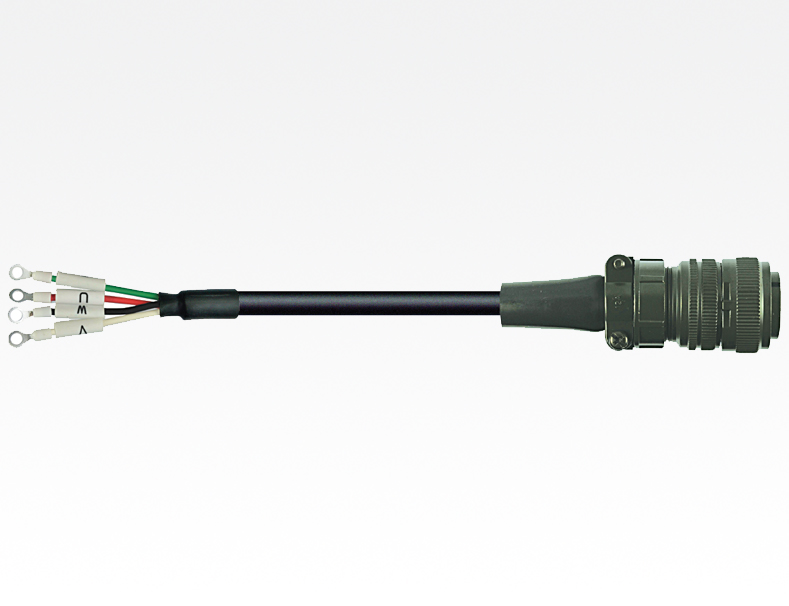

PVC/PUR伺服编码器信号电缆 0.6/1KV
产品结构
导线:裸铜多股线,符合IEC60228,EN60228,VDE0295,6级
绝缘:PVC,TI2符合DIN VDE0281+HD21.1
颜色代码:带有连续编号的黑色芯线符合EN50334以及一根黄绿接地线。
芯线结构:分层
屏蔽:铝箔+镀锡铜编织套双层屏蔽
护套材料:特殊混合PVC或PUR
护套颜色:灰色(RAL7000)橘黄色(RAL2003)绿色(RAL6018)
技术参数
额定电压:0.6/1KV
测试电压:4000V 芯线/屏蔽 2000V
使用温度:-40℃至70℃
最小弯曲半径:SC712C固定敷设5*D,移动敷设10*D,SC710固定敷设4*D,移动敷设6*D
抗辐射强度:8*107cJ/kg
耐油性:清浅机油、齿轮油、润滑油等
耐化学性:详情见材料性能表
特性要求
特性:功能强,易安装,抗干扰
使用范围
适合固定安装和柔性使用,例如在干燥,潮湿和严重潮湿的房间里有一般机械需求的机器和工业化工厂的构造.例如自动化技术,控制和生产工程,机器人和工业化工厂的的构造,电机构造,驱动系统、变频器和伺服电机之间的电缆,具有良好的抗干扰能力,方便安装。
PVC/PUR伺服编码器信号电缆型号规格对照表
产品型号 Type |
芯数及截面积 cores or Section |
近似外径 mm |
近似重量 kg/km |
产品型号 Type |
芯数及截面积 cores or Section |
近似外径 mm |
近似重量 kg/km |
|
伺服编码器信号电缆 | 1*2*0.14 | 4.5 | 29 | 伺服编码器信号电缆 | 1*2*0.2 | 4.7 | 31 | |
2*2*0.14 | 6.5 | 57 | 2*2*0.2 | 6.5 | 61 | |||
3*2*0.14 | 7.2 | 68 | 3*2*0.2 | 7.3 | 73 | |||
4*2*0.14 | 7.8 | 81 | 4*2*0.2 | 8 | 88 | |||
5*2*0.14 | 8.5 | 96 | 5*2*0.2 | 8.7 | 104 | |||
6*2*0.14 | 9.2 | 111 | 6*2*0.2 | 9.6 | 121 | |||
7*2*0.14 | 10.0 | 127 | 7*2*0.2 | 10.3 | 137 | |||
8*2*0.14 | 11.5 | 156 | 8*2*0.2 | 11.6 | 167 | |||
9*2*0.14 | 11.8 | 167 | 9*2*0.2 | 12.3 | 180 | |||
10*2*0.14 | 12.2 | 179 | 10*2*0.2 | 12.6 | 193 | |||
11*2*0.14 | 12.6 | 187 | 11*2*0.2 | 13 | 202 | |||
12*2*0.14 | 12.9 | 202 | 12*2*0.2 | 13.5 | 219 | |||
13*2*0.14 | 13.2 | 209 | 13*2*0.2 | 13.7 | 227 | |||
14*2*0.14 | 13.5 | 225 | 14*2*0.2 | 14 | 246 | |||
15*2*0.14 | 13.9 | 333 | 15*2*0.2 | 14.4 | 255 | |||
16*2*0.14 | 14.5 | 250 | 16*2*0.2 | 15 | 275 |
(生产型号不限于上述型号,特殊定制请直接联系021-60554268)
