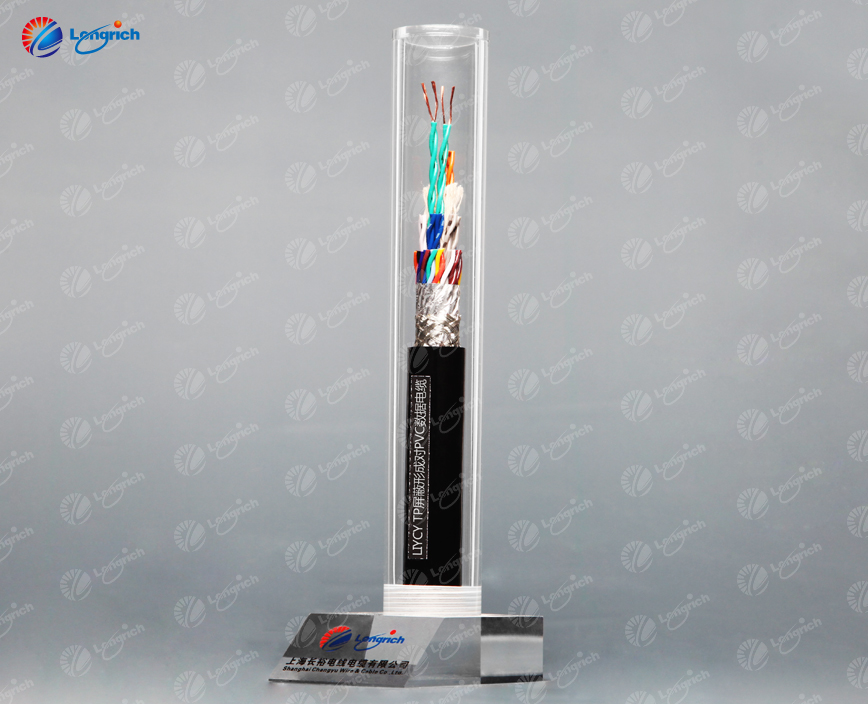

LiYCY(B) TP
屏蔽双绞数据电缆
产品结构
导线:裸铜多股线,符合DIN VDE 0812
绝缘:PVC,YI2符合 DIN VDE 0207第4部分
颜色代码:符合DIN VDE 47100 彩色编号芯线
芯线结构:成对的屏蔽控制和电源双绞线分层结构
护层:PETP箔
屏蔽:镀锡铜编织套带一根镀锡铜的加蔽线(0.34mm2)
护套材料:PVC,YM1符合DIN VDE 0207第5部分
护套颜色:灰色(RAL7032),也可定制其他颜色
技术参数
额定电压:<0.25mm2最高350V,≥0.25mm2最高500V
测试电压:>0.25mm2时800V,≥0.25mm2时1200V
使用温度:-30℃至70℃
最小弯曲半径:固定敷设5*D(电缆外径),移动敷设10*D(电缆外径)
抗辐射强度:8*107cJ/kg
阻燃性:阻燃和自熄符合IEC60332-1-2+EN60332-1-2
耐油性:清浅机油、齿轮油、润滑油等
耐化学性:参见材料性能表
特性要求
特性:耐油、柔性、弯曲半径小
使用范围
测量,控制和声音信号,例如低压接线总计设备,电子秤和电气工程,通讯技术,控制和测量技术,办公和数据设备。
LiYCY(B)TP屏蔽双绞数据电缆型号规格对照表
产品型号 Type |
芯数及截面积 cores or Section |
最大外径 mm |
电缆重量 kg/km |
产品型号 Type |
芯数及截面积 cores or Section |
最大外径 mm |
电缆重量 kg/km |
|
LiYCY(B)TP 屏蔽双绞数据电缆 |
0.14*2*2C | 5.2 | 34 |
LiYCY(B)TP 屏蔽双绞数据电缆 |
0.25*2*8C | 9 | 109 | |
0.14*2*3C | 5.7 | 41 | 0.34*2*2C | 6.8 | 57 | |||
0.14*2*4C | 6.5 | 53 | 0.34*2*3C | 7.4 | 72 | |||
0.14*2*5C | 7 | 60 | 0.34*2*4C | 8.8 | 99 | |||
0.14*2*6C | 7.2 | 68 | 0.34*2*5C | 9.5 | 116 | |||
0.14*2*7C | 7.6 | 74 | 0.34*2*6C | 9.7 | 128 | |||
0.14*2*8C | 7.8 | 80 | 0.34*2*7C | 10.2 | 136 | |||
0.25*2*2C | 5.7 | 42 | 0.34*2*8C | 10.6 | 144 | |||
0.25*2*3C | 6.4 | 55 | 0.75*2*2C | 7.2 | 66 | |||
0.25*2*4C | 7.1 | 65 | 0.75*2*3C | 7.9 | 84 | |||
0.25*2*5C | 7.6 | 75 | 0.75*2*4C | 9.0 | 108 | |||
0.25*2*6C | 7.9 | 85 | 0.75*2*5C | 9.5 | 125 | |||
0.25*2*7C | 8.5 | 98 | 0.75*2*6C | 9.9 | 140 |
(生产型号不限于上述型号,特殊定制请直接联系021-60554268)
