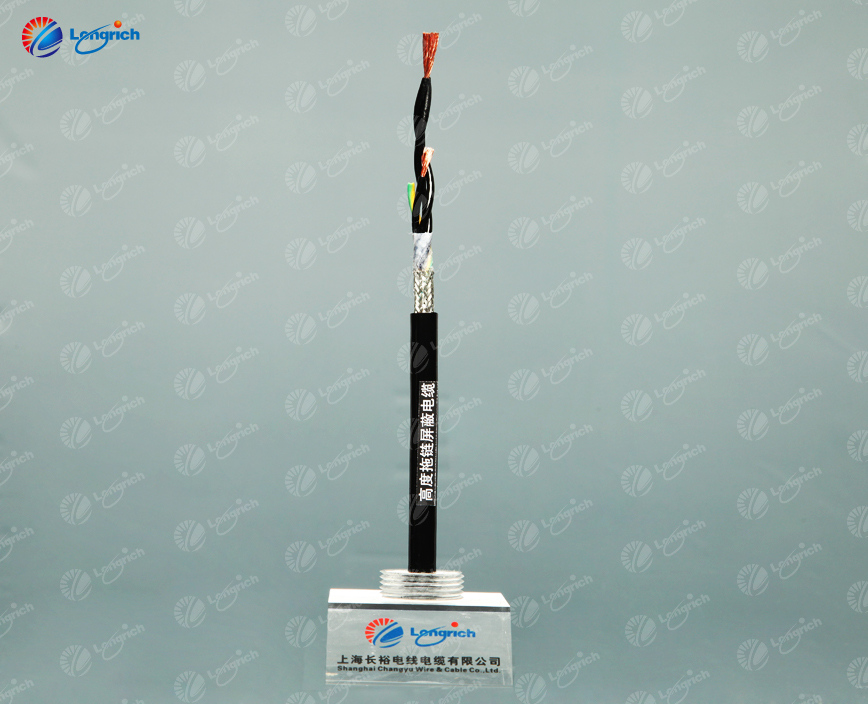

HFC-2517PSB-ROBOT高速机器人用屏蔽对绞多芯电缆
产品结构
导线:0.1mm2-0.75mm2:裸铜多股线,裸铜多股线符合IEC60228+EN60228,VDE0259,6级
绝缘:高强度高韧性TPEE
颜色代码:0.1mm2-0.75mm2:符合颜色代码,带有连续编号的黑色芯线符合EN50334
芯线结构:每层均经过特殊处理,并包有无纺带
填充:高强度高抗拉凯芙拉编织加强层
屏蔽:镀锡铜编织屏蔽,有效防止电磁干扰
护套材料:TPU
技术参数
额定电压:0.10mm2-0.75mm2:U0/U 300/300V
峰值电压:0.10mm2-0.75mm2:U 3000V
测试电压:0.10mm2-0.75mm2:1500V符合DIN VDE 0472
抗辐射强度:5*107 cJ/Kg
扭转角度:达±270℃/0.5m
最小弯曲半径:高柔性5*D
使用温度:UL(0.10mm2-0.75mm2) DIN VDE
固定敷设:-40/80℃
移动安装:-30/80℃
特性要求
特性:持久耐用,无卤,耐油、耐磨、耐扭转、耐弱酸碱、耐低温潮湿,抗电磁干扰。
使用范围
用于机器人系统及移动设备,生产流水线,机器人手臂等柔性场合。可根据不同强度的耐磨、抗扭环境选用不同的绝缘和护套材料。
电线电缆型号规格对照表
产品型号 Type |
芯数&截面 | 导体 | TPEE绝缘 | TPU外被 | 电气性能 |
允许电流
(A)
|
|||||
对数 |
外径
(MM)
|
厚度
(MM)
|
外径
(MM)
|
厚度
(MM)
|
外径
(MM)
|
导体电阻
(/KM)
|
绝缘电阻
(/KM)
|
耐电压
(/KM)
|
|||
耐扭转机器人系列 HFC-2517PSB-ROBOT 高速机器人用屏蔽对绞多芯电缆 |
2*0.1SQ | 1P | 约0.41 | 约0.25 | 0.92 | 约1.0 | 4.5 | 220 | 100 | AC2000 | 2.7 |
3*0.1SQ | 2P | 4.6 | 2.3 | ||||||||
4*0.1SQ | 3P | 4.9 | 2.0 | ||||||||
6*0.1SQ | 4P | 5.3 | 1.7 | ||||||||
2*0.2SQ | 1P | 约0.61 | 约0.25 | 1.12 | 约1.0 | 4.9 | 103 | 100 | AC2000 | 4.3 | |
3*0.2SQ | 2P | 5.1 | 3.7 | ||||||||
4*0.2SQ | 3P | 5.3 | 3.3 | ||||||||
6*0.2SQ | 4P | 5.9 | 2.8 | ||||||||
2*0.3SQ | 1P | 0.72 | 约0.25 | 1.25 | 约1.0 | 5.1 | 74 | 100 | AC2000 | 5.4 | |
3*0.3SQ | 2P | 5.3 | 4.6 | ||||||||
4*0.3SQ | 3P | 5.6 | 4.1 | ||||||||
6*0.3SQ | 4P | 6.3 | 3.5 | ||||||||
2*0.5SQ | 1P | 0.96 | 约0.3 | 1.6 | 约1.0 | 5.9 | 42 | 100 | AC2000 | 8.1 | |
3*0.5SQ | 2P | 6.1 | 7.0 | ||||||||
4*0.5SQ | 3P | 6.5 | 6.2 | ||||||||
6*0.5SQ | 4P | 7.2 | 5.3 | ||||||||
2*0.75SQ | 1P | 1.15 | 约0.35 | 1.85 | 约1.0 | 6.5 | 29.5 | 100 | AC2000 | 10.4 | |
3*0.75SQ | 2P | 6.7 | 9.1 | ||||||||
4*0.75SQ | 3P | 7.2 | 8.1 | ||||||||
6*0.75SQ | 4P | 8.2 | 6.8 |
(未找到想要型号请直接电话联系)
