电线电缆常见知识问答(六)
来源: | 发布日期:2022-08-08

27、如何正确的加工电缆保护管?

答:为确保电缆保护管的有效性和安全性,加工时需遵循以下标准:

(1)管口处理至关重要,不应留有刺和尖锐棱角,建议制成喇叭形管口,以减少电缆穿管时的损伤。

(2)弯制电缆管时,需控制凹瘪状况和缝隙的明显程度,弯扁的最大限度应大于管道外径的10%;同时,电缆管弯曲半径不得低于所穿进电缆的最小容许弯曲半径,以保证电缆的顺畅铺设。

(3)金属管表面应涂覆防腐油漆或沥青,特别是镀锌钢管锌层易脱落的地方,也需额外涂防腐油漆,以增强耐腐蚀性能,延长使用寿命。

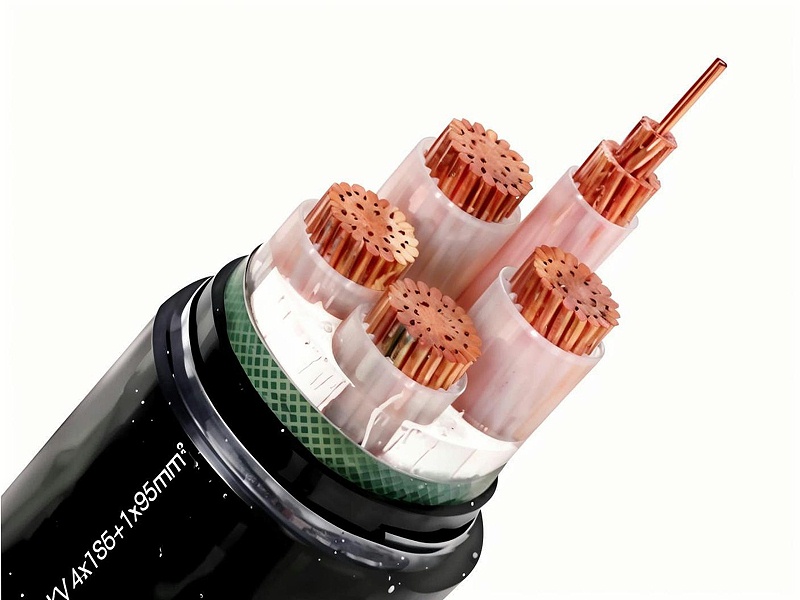

12.16电力电缆

28、电线电缆保护管怎样铺设?

答:电缆保护管的铺设需遵循以下规范:

(1)当电缆必须穿保护管铺设时,管道内径的最低限制为电缆外径的1.5倍,以确保电缆能够顺利穿入;对于混凝土管、陶土管、石棉水泥管等,内径不得小于100mm。

(2)电缆管的弯曲半径必须与所穿进电缆的弯曲半径相匹配,避免因弯曲过度而损坏电缆。

(3)每条管道的弯曲数量应控制在三个以内,直角弯不得超过两个,以减少电缆在穿管过程中的阻力 and 损伤。


29、应该怎么查验母线装置?

答:母线装置的查验需全面细致,包括以下方面:

(1)金属结构的加工配置、焊接和螺接应符合相关标准,确保结构牢固。

(2)各处的螺栓、密封垫圈、销钉等零部件应完整无缺,且安装牢固可靠。

(3)母线槽的配置及安装架应符合设计要求,相隔及对地电气间距需符合规定,以保证电气安全。

(4)瓷件、金属件及胶合板处应齐全无缺,充油套管应无漏油现象,油量正常。

(5)漆料涂抹应均匀齐全,相色标识正确,接地状况良好,以确保母线装置的安全运行。


30、35kv及以下的电力电缆接头时护套断开,有几种方法改善断开处的电场分布?

答:为改善35kv及以下电力电缆接头处护套断开的电场分布,可采用以下方法:

(1)胀喇叭口:在铅包切断处将铅包边沿撬起成喇叭状,确保边沿光洁、完整且对称,以分散电场。

(2)预埋统包绝缘:在铅包创口到电缆芯线分离点之间预留一段统包绝缘纸,以增强绝缘性能。

(3)摘除半导电纸:将半导电纸摘除到喇叭口下面,以减少电场干扰。

(4)包绕应力锥:用绝缘包带和导电金属材料包成锥型,人为扩张屏蔽层,以优化电场分布。

(5)等电位法:对于干包型或交联聚乙烯电缆头,在各个芯线概况绝缘表面包一段金属带,并将它们连接在一起,以实现等电位。

(6)装设应力操纵管:对于35kv及以下的热缩套管电缆头,首先从芯线铜屏蔽层尾端方向经半导体材料带芯线绝缘包绕2层半导体材料带,再将相应规格的应力管套在铜屏蔽层的尾端处,热收缩成型,以有效控制电场分布。
